Path2D

路径对象，支持通过对象的接口进行路径的描述，并通过Canvas的stroke接口或者fill接口进行绘制。

说明：

从 API version 8 开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

接口

Path2D(unit?: LengthMetricsUnit)

构造一个空的Path2D对象。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
unit12+ LengthMetricsUnit 否 用来配置Path2D对象的单位模式，配置后无法动态更改，配置方法同CanvasRenderingContext2D。
默认值：DEFAULT

Path2D(description: string, unit?: LengthMetricsUnit)

使用符合SVG路径描述规范的路径字符串构造一个Path2D对象。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
description string 是 符合 SVG 路径描述规范的路径字符串，格式参考Path中SVG路径描述规范说明。
unit12+ LengthMetricsUnit 否 用来配置Path2D对象的单位模式，配置后无法动态更改，配置方法同CanvasRenderingContext2D。
默认值：DEFAULT

方法

addPath

addPath(path: Path2D, transform?: Matrix2D): void

将另一个路径添加到当前的路径对象中。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
path Path2D 是 需要添加到当前路径的路径对象，路径单位：px。
transform Matrix2D 否 新增路径的变换矩阵对象。
默认值：null

示例：

  // xxx.ets
  @Entry
  @Component
  struct AddPath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Da: Path2D = new Path2D("M250 150 L150 350 L350 350 Z");
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.addPath(this.path2Da)
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238712467

closePath

closePath(): void

将路径的当前点移回到路径的起点，当前点到起点间画一条直线。如果形状已经闭合或只有一个点，则此功能不执行任何操作。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

示例：

  // xxx.ets
  @Entry
  @Component
  struct ClosePath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(200, 100)
            this.path2Db.lineTo(300, 100)
            this.path2Db.lineTo(200, 200)
            this.path2Db.closePath()
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001193872542

moveTo

moveTo(x: number, y: number): void

将路径的当前坐标点移动到目标点，移动过程中不绘制线条。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数 类型 必填 描述
x number 是 目标点X轴坐标。
默认单位：vp
y number 是 目标点Y轴坐标。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct MoveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(50, 100)
            this.path2Db.lineTo(250, 100)
            this.path2Db.lineTo(150, 200)
            this.path2Db.closePath()
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194032502

lineTo

lineTo(x: number, y: number): void

从当前点绘制一条直线到目标点。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x number 是 目标点X轴坐标。
默认单位：vp
y number 是 目标点Y轴坐标。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct LineTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(100, 100)
            this.path2Db.lineTo(100, 200)
            this.path2Db.lineTo(200, 200)
            this.path2Db.lineTo(200, 100)
            this.path2Db.closePath()
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238832437

bezierCurveTo

bezierCurveTo(cp1x: number, cp1y: number, cp2x: number, cp2y: number, x: number, y: number): void

创建三次贝塞尔曲线的路径。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
cp1x number 是 第一个贝塞尔参数的x坐标值。
默认单位：vp
cp1y number 是 第一个贝塞尔参数的y坐标值。
默认单位：vp
cp2x number 是 第二个贝塞尔参数的x坐标值。
默认单位：vp
cp2y number 是 第二个贝塞尔参数的y坐标值。
默认单位：vp
x number 是 路径结束时的x坐标值。
默认单位：vp
y number 是 路径结束时的y坐标值。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct BezierCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(10, 10)
            this.path2Db.bezierCurveTo(20, 100, 200, 100, 200, 20)
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001239032455

quadraticCurveTo

quadraticCurveTo(cpx: number, cpy: number, x: number, y: number): void

创建二次贝塞尔曲线的路径。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
cpx number 是 贝塞尔参数的x坐标值。
默认单位：vp
cpy number 是 贝塞尔参数的y坐标值。
默认单位：vp
x number 是 路径结束时的x坐标值。
默认单位：vp
y number 是 路径结束时的y坐标值。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct QuadraticCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(10, 10)
            this.path2Db.quadraticCurveTo(100, 100, 200, 20)
            this.context.stroke(this.path2Db)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952419

arc

arc(x: number, y: number, radius: number, startAngle: number, endAngle: number, counterclockwise?: boolean): void

绘制弧线路径。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x number 是 弧线圆心的x坐标值。
默认单位：vp
y number 是 弧线圆心的y坐标值。
默认单位：vp
radius number 是 弧线的圆半径。
默认单位：vp
startAngle number 是 弧线的起始弧度。
单位：弧度。
endAngle number 是 弧线的终止弧度。
单位：弧度。
counterclockwise boolean 否 是否逆时针绘制圆弧。
true：逆时针方向绘制圆弧。
false：顺时针方向绘制圆弧。
默认值：false

示例：

  // xxx.ets
  @Entry
  @Component
  struct Arc {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.arc(100, 75, 50, 0, 6.28)
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194192488

arcTo

arcTo(x1: number, y1: number, x2: number, y2: number, radius: number): void

依据圆弧经过的点和圆弧半径创建圆弧路径。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x1 number 是 圆弧经过的第一个点的x坐标值。
默认单位：vp
y1 number 是 圆弧经过的第一个点的y坐标值。
默认单位：vp
x2 number 是 圆弧经过的第二个点的x坐标值。
默认单位：vp
y2 number 是 圆弧经过的第二个点的y坐标值。
默认单位：vp
radius number 是 圆弧的圆半径值。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct ArcTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.moveTo(0, 0)
            this.path2Db.arcTo(150, 20, 150, 70, 50)
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194352486

ellipse

ellipse(x: number, y: number, radiusX: number, radiusY: number, rotation: number, startAngle: number, endAngle: number, counterclockwise?: boolean): void

在规定的矩形区域绘制一个椭圆。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x number 是 椭圆圆心的x轴坐标。
默认单位：vp
y number 是 椭圆圆心的y轴坐标。
默认单位：vp
radiusX number 是 椭圆x轴的半径长度。
默认单位：vp
radiusY number 是 椭圆y轴的半径长度。
默认单位：vp
rotation number 是 椭圆的旋转角度。
单位：弧度
startAngle number 是 椭圆绘制的起始点角度。
单位：弧度
endAngle number 是 椭圆绘制的结束点角度。
单位：弧度
counterclockwise boolean 否 是否以逆时针方向绘制椭圆。
true：逆时针方向绘制椭圆。
false：顺时针方向绘制椭圆。
默认值：false

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.ellipse(200, 200, 50, 100, 0, Math.PI * 1, Math.PI * 2)
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238712471

rect

rect(x: number, y: number, w: number, h: number): void

创建矩形路径。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x number 是 指定矩形的左上角x坐标值。
默认单位：vp
y number 是 指定矩形的左上角y坐标值。
默认单位：vp
w number 是 指定矩形的宽度。
默认单位：vp
h number 是 指定矩形的高度。
默认单位：vp

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private path2Db: Path2D = new Path2D();

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() => {
            this.path2Db.rect(20, 20, 100, 100);
            this.context.stroke(this.path2Db)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001193872544

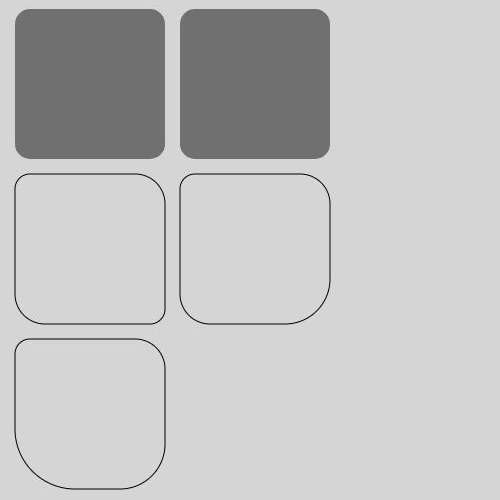

roundRect20+

roundRect(x: number, y: number, w: number, h: number, radii?: number|Array<number>): void

创建圆角矩形路径，此方法不会直接渲染内容，如需将圆角矩形绘制到画布上，可以使用fill或stroke方法。

卡片能力： 从API version 20开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
x number 是 指定矩形的左上角x坐标值。
null按0处理，undefined按无效值处理，不进行绘制。
如需绘制完整矩形，取值范围：[0, Canvas宽度)。
默认单位：vp
y number 是 指定矩形的左上角y坐标值。
null按0处理，undefined按无效值处理，不进行绘制。
如需绘制完整矩形，取值范围：[0, Canvas高度)。
默认单位：vp
w number 是 指定矩形的宽度，设置负值为向左绘制。
null按0处理，undefined按无效值处理，不进行绘制。
如需绘制完整矩形，取值范围：[-x, Canvas宽度 - x]。
默认单位：vp
h number 是 指定矩形的高度，设置负值为向上绘制。
null按0处理，undefined按无效值处理，不进行绘制。
如需绘制完整矩形，取值范围：[-y, Canvas高度 - y]。
默认单位：vp
radii number |Array<number> 否 指定用于矩形角的圆弧半径的数字或列表。
参数类型为number时，所有矩形角的圆弧半径按该数字执行。
参数类型为Array<number>时，数目为1-4个按下面执行：
[所有矩形角的圆弧半径]
[左上及右下矩形角的圆弧半径, 右上及左下矩形角的圆弧半径]
[左上矩形角的圆弧半径, 右上及左下矩形角的圆弧半径, 右下矩形角的圆弧半径]
[左上矩形角的圆弧半径, 右上矩形角的圆弧半径, 右下矩形角的圆弧半径, 左下矩形角的圆弧半径]
radii存在负数或列表的数目不在[1,4]内时抛出异常，出现jscrash。
默认值：0，null和undefined按默认值处理。
圆弧半径超过矩形宽高时会等比例缩放到宽高的长度。
默认单位：vp

错误码：

以下错误码的详细介绍请参见Canvas组件错误码。

错误码ID 错误信息 可能原因
103701 Parameter error. 1. The param radii is a list that has zero or more than four elements; 2. The param radii contains negative value.

示例：

该示例展示了绘制五个圆角矩形：

  1. 创建一个(10vp, 10vp)为起点，宽高为100vp，四个矩形角圆弧半径为10vp的圆角矩形并填充；

  2. 创建一个(120vp, 10vp)为起点，宽高为100vp，四个矩形角圆弧半径为10vp的圆角矩形并填充；

  3. 创建一个(10vp, 120vp)为起点，宽高为100vp，左上矩形角圆弧半径及右下矩形角圆弧半径为10vp，右上矩形角圆弧半径及左下矩形角圆弧半径为20vp的圆角矩形并描边；

  4. 创建一个(120vp, 120vp)为起点，宽高为100vp，左上矩形角圆弧半径为10vp，右上矩形角圆弧半径及左下矩形角圆弧半径为20vp，右下矩形角圆弧半径为30vp的圆角矩形并描边；

  5. 创建一个(10vp, 230vp)为起点，宽高为100vp，左上矩形角圆弧半径为10vp，右上矩形角圆弧半径为20vp，右下矩形角圆弧半径为30vp，左下矩形角圆弧半径为40vp的圆角矩形并描边。

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private pathA: Path2D = new Path2D()
    private pathB: Path2D = new Path2D()

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#D5D5D5')
          .onReady(() => {
            // Create a 100*100 rectangle at (10, 10) and specifies a 10vp radius for all the corners.
            this.pathA.roundRect(10, 10, 100, 100, 10)
            // Create a 100*100 rectangle at (120, 10) and specifies a 10vp radius for all the corners in a list.
            let radii = [10]
            this.pathA.roundRect(120, 10, 100, 100, radii)
            this.context.fillStyle = '#707070'
            this.context.fill(this.pathA)
            // Create a 100*100 rectangle at (10, 120) and specifies [10, 20] for the corners.
            radii = [10, 20]
            this.pathB.roundRect(10, 120, 100, 100, radii)
            // Create a 100*100 rectangle at (120, 120) and specifies [10, 20, 30] for the corners.
            radii = [10, 20, 30]
            this.pathB.roundRect(120, 120, 100, 100, radii)
            // Create a 100*100 rectangle at (10, 230) and specifies [10, 20, 30, 40] for the corners.
            radii = [10, 20, 30, 40]
            this.pathB.roundRect(10, 230, 100, 100, radii)
            this.context.stroke(this.pathB)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

CanvasRoundRect

你可能感兴趣的鸿蒙文章

harmony 鸿蒙图像AI分析错误码

harmony 鸿蒙ArcButton

harmony 鸿蒙ArcSlider

harmony 鸿蒙Chip

harmony 鸿蒙ChipGroup

harmony 鸿蒙ComposeListItem

harmony 鸿蒙ComposeTitleBar

harmony 鸿蒙advanced.Counter

harmony 鸿蒙弹出框 (Dialog)

harmony 鸿蒙DialogV2

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://www.seaxiang.com/blog/Z39kRm
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
