CanvasRenderingContext2D对象

使用RenderingContext在Canvas组件上进行绘制，绘制对象可以是矩形、文本、图片等。

说明：

从API Version 8开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

接口

CanvasRenderingContext2D(settings?: RenderingContextSettings)

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数名	参数类型	必填	参数描述
settings	RenderingContextSettings	否	见RenderingContextSettings。

RenderingContextSettings

RenderingContextSettings(antialias?: boolean)

用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数名	参数类型	必填	参数描述
antialias	boolean	否	表明canvas是否开启抗锯齿。默认值：false

属性

名称	类型	描述
fillStyle	string \|number¹⁰⁺ \|CanvasGradient \| CanvasPattern	指定绘制的填充色。 - 类型为string时，表示设置填充区域的颜色。默认值：’black’ - 类型为number时，表示设置填充区域的颜色。默认值：’#000000’ - 类型为CanvasGradient时，表示渐变对象，使用createLinearGradient方法创建。 - 类型为CanvasPattern时，使用createPattern方法创建。从API version 9开始，该接口支持在ArkTS卡片中使用。
lineWidth	number	设置绘制线条的宽度。默认值：1(px)
strokeStyle	string \|number¹⁰⁺ \|CanvasGradient \| CanvasPattern	设置描边的颜色。 - 类型为string时，表示设置描边使用的颜色。默认值：’black’ - 类型为number时，表示设置描边使用的颜色。默认值：’#000000’ - 类型为CanvasGradient时，表示渐变对象，使用createLinearGradient方法创建。 - 类型为CanvasPattern时，使用createPattern方法创建。从API version 9开始，该接口支持在ArkTS卡片中使用。
lineCap	CanvasLineCap	指定线端点的样式，可选值为： - ‘butt’：线端点以方形结束。 - ‘round’：线端点以圆形结束。 - ‘square’：线端点以方形结束，该样式下会增加一个长度和线段厚度相同，宽度是线段厚度一半的矩形。默认值：’butt’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
lineJoin	CanvasLineJoin	指定线段间相交的交点样式，可选值为： - ‘round’：在线段相连处绘制一个扇形，扇形的圆角半径是线段的宽度。 - ‘bevel’：在线段相连处使用三角形为底填充， 每个部分矩形拐角独立。 - ‘miter’：在相连部分的外边缘处进行延伸，使其相交于一点，形成一个菱形区域，该属性可以通过设置miterLimit属性展现效果。默认值：’miter’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
miterLimit	number	设置斜接面限制值，该值指定了线条相交处内角和外角的距离。默认值：10 从API version 9开始，该接口支持在ArkTS卡片中使用。
font	string	设置文本绘制中的字体样式。语法：ctx.font=‘font-size font-family’ - font-size(可选)，指定字号和行高，单位支持px和vp。 - font-family(可选)，指定字体系列。语法：ctx.font=‘font-style font-weight font-size font-family’ - font-style(可选)，用于指定字体样式，支持如下几种样式：’normal’,‘italic’。 - font-weight(可选)，用于指定字体的粗细，支持如下几种类型：’normal’, ‘bold’, ‘bolder’, ‘lighter’, 100, 200, 300, 400, 500, 600, 700, 800, 900。 - font-size(可选)，指定字号和行高，单位支持px、vp。使用时需要添加单位。 - font-family(可选)，指定字体系列，支持如下几种类型：’sans-serif’, ‘serif’, ‘monospace’。默认值：’normal normal 14px sans-serif’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
textAlign	CanvasTextAlign	设置文本绘制中的文本对齐方式，可选值为： - ‘left’：文本左对齐。 - ‘right’：文本右对齐。 - ‘center’：文本居中对齐。 - ‘start’：文本对齐界线开始的地方。 - ‘end’：文本对齐界线结束的地方。 ltr布局模式下’start’和’left’一致，rtl布局模式下’start’和’right’一致·。默认值：’left’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
textBaseline	CanvasTextBaseline	设置文本绘制中的水平对齐方式，可选值为： - ‘alphabetic’：文本基线是标准的字母基线。 - ‘top’：文本基线在文本块的顶部。 - ‘hanging’：文本基线是悬挂基线。 - ‘middle’：文本基线在文本块的中间。 - ‘ideographic’：文字基线是表意字基线；如果字符本身超出了alphabetic基线，那么ideograhpic基线位置在字符本身的底部。 - ‘bottom’：文本基线在文本块的底部。 与ideographic基线的区别在于ideographic基线不需要考虑下行字母。默认值：’alphabetic’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
globalAlpha	number	设置透明度，0.0为完全透明，1.0为完全不透明。从API version 9开始，该接口支持在ArkTS卡片中使用。
lineDashOffset	number	设置画布的虚线偏移量，精度为float。默认值：0.0 从API version 9开始，该接口支持在ArkTS卡片中使用。
globalCompositeOperation	string	设置合成操作的方式。类型字段可选值有’source-over’，’source-atop’，’source-in’，’source-out’，’destination-over’，’destination-atop’，’destination-in’，’destination-out’，’lighter’，’copy’，’xor’。默认值：’source-over’ 从API version 9开始，该接口支持在ArkTS卡片中使用。
shadowBlur	number	设置绘制阴影时的模糊级别，值越大越模糊，精度为float。默认值：0.0 从API version 9开始，该接口支持在ArkTS卡片中使用。
shadowColor	string	设置绘制阴影时的阴影颜色。从API version 9开始，该接口支持在ArkTS卡片中使用。
shadowOffsetX	number	设置绘制阴影时和原有对象的水平偏移值。从API version 9开始，该接口支持在ArkTS卡片中使用。
shadowOffsetY	number	设置绘制阴影时和原有对象的垂直偏移值。从API version 9开始，该接口支持在ArkTS卡片中使用。
imageSmoothingEnabled	boolean	用于设置绘制图片时是否进行图像平滑度调整，true为启用，false为不启用。默认值：true 从API version 9开始，该接口支持在ArkTS卡片中使用。
height	number	组件高度。单位：vp 从API version 9开始，该接口支持在ArkTS卡片中使用。
width	number	组件宽度。单位：vp 从API version 9开始，该接口支持在ArkTS卡片中使用。
imageSmoothingQuality	ImageSmoothingQuality	imageSmoothingEnabled为true时，用于设置图像平滑度。默认值：ImageSmoothingQuality.low 从API version 9开始，该接口支持在ArkTS卡片中使用。
direction	CanvasDirection	用于设置绘制文字时使用的文字方向。默认值：CanvasDirection.inherit 从API version 9开始，该接口支持在ArkTS卡片中使用。
filter	string	用于设置图像的滤镜。支持的滤镜效果如下： - ‘none’: 无滤镜效果 - ‘blur’：给图像设置高斯模糊 - ‘brightness’：给图片应用一种线性乘法，使其看起来更亮或更暗 - ‘contrast’：调整图像的对比度 - ‘grayscale’：将图像转换为灰度图像 - ‘hue-rotate’：给图像应用色相旋转 - ‘invert’：反转输入图像 - ‘opacity’：转化图像的透明程度 - ‘saturate’：转换图像饱和度 - ‘sepia’：将图像转换为深褐色默认值：’none’ 从API version 9开始，该接口支持在ArkTS卡片中使用。

说明：

fillStyle、shadowColor与 strokeStyle 中string类型格式为 ‘rgb(255, 255, 255)‘，’rgba(255, 255, 255, 1.0)‘，’#FFFFFF’。

fillStyle

// xxx.ets
@Entry
@Component
struct FillStyleExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.fillStyle = '#0000ff'
          this.context.fillRect(20, 20, 150, 100)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238712411

lineWidth

// xxx.ets
@Entry
@Component
struct LineWidthExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.lineWidth = 5
        this.context.strokeRect(25, 25, 85, 105)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194192432

strokeStyle

// xxx.ets
@Entry
@Component
struct StrokeStyleExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 10
          this.context.strokeStyle = '#0000ff'
          this.context.strokeRect(25, 25, 155, 105)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194352432

lineCap

// xxx.ets
@Entry
@Component
struct LineCapExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 8
          this.context.beginPath()
          this.context.lineCap = 'round'
          this.context.moveTo(30, 50)
          this.context.lineTo(220, 50)
          this.context.stroke()
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238952373

lineJoin

// xxx.ets
@Entry
@Component
struct LineJoinExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.beginPath()
        this.context.lineWidth = 8
        this.context.lineJoin = 'miter'
        this.context.moveTo(30, 30)
        this.context.lineTo(120, 60)
        this.context.lineTo(30, 110)
        this.context.stroke()
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194032454

miterLimit

// xxx.ets
@Entry
@Component
struct MiterLimit {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 8
          this.context.lineJoin = 'miter'
          this.context.miterLimit = 3
          this.context.moveTo(30, 30)
          this.context.lineTo(60, 35)
          this.context.lineTo(30, 37)
          this.context.stroke()
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001239032409

font

// xxx.ets
@Entry
@Component
struct Fonts {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.font = '30px sans-serif'
          this.context.fillText("Hello px", 20, 60)
          this.context.font = '30vp sans-serif'
          this.context.fillText("Hello vp", 20, 100)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001193872488

textAlign

// xxx.ets
@Entry
@Component
struct CanvasExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.strokeStyle = '#0000ff'
        this.context.moveTo(140, 10)
        this.context.lineTo(140, 160)
        this.context.stroke()
        this.context.font = '18px sans-serif'
        this.context.textAlign = 'start'
        this.context.fillText('textAlign=start', 140, 60)
        this.context.textAlign = 'end'
        this.context.fillText('textAlign=end', 140, 80)
        this.context.textAlign = 'left'
        this.context.fillText('textAlign=left', 140, 100)
        this.context.textAlign = 'center'
        this.context.fillText('textAlign=center',140, 120)
        this.context.textAlign = 'right'
        this.context.fillText('textAlign=right',140, 140)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238832385

textBaseline

// xxx.ets
@Entry
@Component
struct TextBaseline {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.strokeStyle = '#0000ff'
          this.context.moveTo(0, 120)
          this.context.lineTo(400, 120)
          this.context.stroke()
          this.context.font = '20px sans-serif'
          this.context.textBaseline = 'top'
          this.context.fillText('Top', 10, 120)
          this.context.textBaseline = 'bottom'
          this.context.fillText('Bottom', 55, 120)
          this.context.textBaseline = 'middle'
          this.context.fillText('Middle', 125, 120)
          this.context.textBaseline = 'alphabetic'
          this.context.fillText('Alphabetic', 195, 120)
          this.context.textBaseline = 'hanging'
          this.context.fillText('Hanging', 295, 120)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238712413

globalAlpha

// xxx.ets
@Entry
@Component
struct GlobalAlpha {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(0, 0, 50, 50)
          this.context.globalAlpha = 0.4
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(50, 50, 50, 50)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194192434

lineDashOffset

// xxx.ets
@Entry
@Component
struct LineDashOffset {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.arc(100, 75, 50, 0, 6.28)
          this.context.setLineDash([10,20])
          this.context.lineDashOffset = 10.0
          this.context.stroke()
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194352434

globalCompositeOperation

名称	描述
source-over	在现有绘制内容上显示新绘制内容，属于默认值。
source-atop	在现有绘制内容顶部显示新绘制内容。
source-in	在现有绘制内容中显示新绘制内容。
source-out	在现有绘制内容之外显示新绘制内容。
destination-over	在新绘制内容上方显示现有绘制内容。
destination-atop	在新绘制内容顶部显示现有绘制内容。
destination-in	在新绘制内容中显示现有绘制内容。
destination-out	在新绘制内容外显示现有绘制内容。
lighter	显示新绘制内容和现有绘制内容。
copy	显示新绘制内容而忽略现有绘制内容。
xor	使用异或操作对新绘制内容与现有绘制内容进行融合。

// xxx.ets
@Entry
@Component
struct GlobalCompositeOperation {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 50, 50)
          this.context.globalCompositeOperation = 'source-over'
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(50, 50, 50, 50)
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(120, 20, 50, 50)
          this.context.globalCompositeOperation = 'destination-over'
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(150, 50, 50, 50)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238952375

shadowBlur

// xxx.ets
@Entry
@Component
struct ShadowBlur {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 30
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 100, 80)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001194032456

shadowColor

// xxx.ets
@Entry
@Component
struct ShadowColor {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 30
          this.context.shadowColor = 'rgb(0,0,255)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(30, 30, 100, 100)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001239032411

shadowOffsetX

// xxx.ets
@Entry
@Component
struct ShadowOffsetX {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 10
          this.context.shadowOffsetX = 20
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 100, 80)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001193872490

shadowOffsetY

// xxx.ets
@Entry
@Component
struct ShadowOffsetY {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 10
          this.context.shadowOffsetY = 20
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(30, 30, 100, 100)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238832387

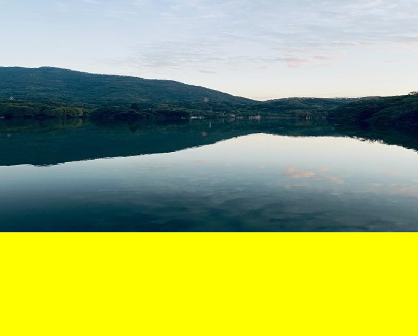

imageSmoothingEnabled

// xxx.ets
@Entry
@Component
struct ImageSmoothingEnabled {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private img:ImageBitmap = new ImageBitmap("common/images/icon.jpg")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.imageSmoothingEnabled = false
          this.context.drawImage( this.img,0,0,400,200)
      })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001238712415

height

// xxx.ets
@Entry
@Component
struct HeightExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width(300)
        .height(300)
        .backgroundColor('#ffff00')
        .onReady(() => {
          let h = this.context.height
          let w = this.context.width
          this.context.fillRect(0, 0, 300, h/2)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_canvas_height

width

// xxx.ets
@Entry
@Component
struct WidthExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width(300)
        .height(300)
        .backgroundColor('#ffff00')
        .onReady(() => {
          let h = this.context.height
          let w = this.context.width
          this.context.fillRect(0, 0, w/2, 300)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_canvas_width

imageSmoothingQuality

  // xxx.ets
  @Entry
  @Component
  struct ImageSmoothingQualityDemo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private img:ImageBitmap = new ImageBitmap("common/images/example.jpg");

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let ctx = this.context
            ctx.imageSmoothingEnabled = true
            ctx.imageSmoothingQuality = 'high'
            ctx.drawImage(this.img, 0, 0, 400, 200)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

ImageSmoothingQualityDemo

direction

  // xxx.ets
  @Entry
  @Component
  struct DirectionDemo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let ctx = this.context
            ctx.font = '48px serif';
            ctx.textAlign = 'start'
            ctx.fillText("Hi ltr!", 200, 50);

            ctx.direction = "rtl";
            ctx.fillText("Hi rtl!", 200, 100);
          })
      }
      .width('100%')
      .height('100%')
    }
  }

directionDemo

filter

  // xxx.ets
  @Entry
  @Component
  struct FilterDemo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private img:ImageBitmap = new ImageBitmap("common/images/example.jpg");

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let ctx = this.context
            let img = this.img

            ctx.drawImage(img, 0, 0, 100, 100);

            ctx.filter = 'grayscale(50%)';
            ctx.drawImage(img, 100, 0, 100, 100);

            ctx.filter = 'sepia(60%)';
            ctx.drawImage(img, 200, 0, 100, 100);

            ctx.filter = 'saturate(30%)';
            ctx.drawImage(img, 0, 100, 100, 100);

            ctx.filter = 'hue-rotate(90degree)';
            ctx.drawImage(img, 100, 100, 100, 100);

            ctx.filter = 'invert(100%)';
            ctx.drawImage(img, 200, 100, 100, 100);

            ctx.filter = 'opacity(25%)';
            ctx.drawImage(img, 0, 200, 100, 100);

            ctx.filter = 'brightness(0.4)';
            ctx.drawImage(img, 100, 200, 100, 100);

            ctx.filter = 'contrast(200%)';
            ctx.drawImage(img, 200, 200, 100, 100);

            ctx.filter = 'blur(5px)';
            ctx.drawImage(img, 0, 300, 100, 100);

            let result = ctx.toDataURL()
            console.info(result)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

filterDemo

方法

fillRect

fillRect(x: number, y: number, w: number, h: number): void

填充一个矩形。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	说明
x	number	是	指定矩形左上角点的x坐标。
y	number	是	指定矩形左上角点的y坐标。
width	number	是	指定矩形的宽度。
height	number	是	指定矩形的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct FillRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillRect(30,30,100,100)
         })
        }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194192436

strokeRect

strokeRect(x: number, y: number, w: number, h: number): void

绘制具有边框的矩形，矩形内部不填充。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	说明
x	number	是	指定矩形的左上角x坐标。
y	number	是	指定矩形的左上角y坐标。
w	number	是	指定矩形的宽度。
h	number	是	指定矩形的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct StrokeRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.strokeRect(30, 30, 200, 150)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194352436

clearRect

clearRect(x: number, y: number, w: number, h: number): void

删除指定区域内的绘制内容。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
x	number	是	指定矩形上的左上角x坐标。
y	number	是	指定矩形上的左上角y坐标。
w	number	是	指定矩形的宽度。
h	number	是	指定矩形的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct ClearRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(20,20,200,200)
            this.context.clearRect(30,30,150,100)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952377

fillText

fillText(text: string, x: number, y: number, maxWidth?: number): void

绘制填充类文本。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	说明
text	string	是	“	需要绘制的文本内容。
x	number	是	0	需要绘制的文本的左下角x坐标。
y	number	是	0	需要绘制的文本的左下角y坐标。
maxWidth	number	否	-	指定文本允许的最大宽度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct FillText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '30px sans-serif'
            this.context.fillText("Hello World!", 20, 100)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194032458

strokeText

strokeText(text: string, x: number, y: number, maxWidth?:number): void

绘制描边类文本。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
text	string	是	”	需要绘制的文本内容。
x	number	是	0	需要绘制的文本的左下角x坐标。
y	number	是	0	需要绘制的文本的左下角y坐标。
maxWidth	number	否	-	需要绘制的文本的最大宽度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct StrokeText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '55px sans-serif'
            this.context.strokeText("Hello World!", 20, 60)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001239032413

measureText

measureText(text: string): TextMetrics

该方法返回一个文本测算的对象，通过该对象可以获取指定文本的宽度值。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	说明
text	string	是	“	需要进行测量的文本。

返回值：

类型	说明
TextMetrics	文本的尺寸信息。从API version 9开始，该接口支持在ArkTS卡片中使用。

TextMetrics类型描述:

属性	类型	描述
width	number	字符串的宽度。
height	number	字符串的高度。
actualBoundingBoxAscent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到渲染文本的矩形边界顶部的距离，当前值为0。
actualBoundingBoxDescent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到渲染文本的矩形边界底部的距离，当前值为0。
actualBoundingBoxLeft	number	平行于基线，从CanvasRenderingContext2D.textAlign 属性确定的对齐点到文本矩形边界左侧的距离，当前值为0。
actualBoundingBoxRight	number	平行于基线，从CanvasRenderingContext2D.textAlign 属性确定的对齐点到文本矩形边界右侧的距离，当前值为0。
alphabeticBaseline	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到线框的 alphabetic 基线的距离，当前值为0。
emHeightAscent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到线框中 em 方块顶部的距离，当前值为0。
emHeightDescent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到线框中 em 方块底部的距离，当前值为0。
fontBoundingBoxAscent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到渲染文本的所有字体的矩形最高边界顶部的距离，当前值为0。
fontBoundingBoxDescent	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到渲染文本的所有字体的矩形边界最底部的距离，当前值为0。
hangingBaseline	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到线框的 hanging 基线的距离，当前值为0。
ideographicBaseline	number	从CanvasRenderingContext2D.textBaseline 属性标明的水平线到线框的 ideographic 基线的距离，当前值为0。

示例：

  // xxx.ets
  @Entry
  @Component
  struct MeasureText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '50px sans-serif'
            this.context.fillText("Hello World!", 20, 100)
            this.context.fillText("width:" + this.context.measureText("Hello World!").width, 20, 200)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001193872492

stroke

stroke(path?: Path2D): void

进行边框绘制操作。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
path	Path2D	否	null	需要绘制的Path2D。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Stroke {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.moveTo(25, 25)
            this.context.lineTo(25, 105)
            this.context.lineTo(75, 105)
            this.context.lineTo(75, 25)
            this.context.strokeStyle = 'rgb(0,0,255)'
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238832389

beginPath

beginPath(): void

创建一个新的绘制路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

示例：

  // xxx.ets
  @Entry
  @Component
  struct BeginPath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.lineWidth = 6
            this.context.strokeStyle = '#0000ff'
            this.context.moveTo(15, 80)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238712417

moveTo

moveTo(x: number, y: number): void

路径从当前点移动到指定点。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	说明
x	number	是	0	指定位置的x坐标。
y	number	是	0	指定位置的y坐标。

示例：

  // xxx.ets
  @Entry
  @Component
  struct MoveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194192438

lineTo

lineTo(x: number, y: number): void

从当前点到指定点进行路径连接。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
x	number	是	0	指定位置的x坐标。
y	number	是	0	指定位置的y坐标。

示例：

  // xxx.ets
  @Entry
  @Component
  struct LineTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194352438

closePath

closePath(): void

结束当前路径形成一个封闭路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

示例：

  // xxx.ets
  @Entry
  @Component
  struct ClosePath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
              this.context.beginPath()
              this.context.moveTo(30, 30)
              this.context.lineTo(110, 30)
              this.context.lineTo(70, 90)
              this.context.closePath()
              this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952379

createPattern

createPattern(image: ImageBitmap, repetition: string|null): CanvasPattern|null

通过指定图像和重复方式创建图片填充的模板。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
image	ImageBitmap	是	图源对象，具体参考ImageBitmap对象。
repetition	string	是	设置图像重复的方式，取值为：’repeat’、’repeat-x’、&nbsp’repeat-y’、’no-repeat’、’clamp’、’mirror’。默认值：”

返回值：

类型	说明
CanvasPattern	通过指定图像和重复方式创建图片填充的模板对象。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CreatePattern {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private img:ImageBitmap = new ImageBitmap("common/images/icon.jpg")

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let pattern = this.context.createPattern(this.img, 'repeat')
            if (pattern) {
              this.context.fillStyle = pattern
            }
            this.context.fillRect(0, 0, 200, 200)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194032460

bezierCurveTo

bezierCurveTo(cp1x: number, cp1y: number, cp2x: number, cp2y: number, x: number, y: number): void

创建三次贝赛尔曲线的路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
cp1x	number	是	第一个贝塞尔参数的x坐标值。
cp1y	number	是	第一个贝塞尔参数的y坐标值。
cp2x	number	是	第二个贝塞尔参数的x坐标值。
cp2y	number	是	第二个贝塞尔参数的y坐标值。
x	number	是	路径结束时的x坐标值。
y	number	是	路径结束时的y坐标值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct BezierCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.bezierCurveTo(20, 100, 200, 100, 200, 20)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001239032415

quadraticCurveTo

quadraticCurveTo(cpx: number, cpy: number, x: number, y: number): void

创建二次贝赛尔曲线的路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
cpx	number	是	贝塞尔参数的x坐标值。
cpy	number	是	贝塞尔参数的y坐标值。
x	number	是	路径结束时的x坐标值。
y	number	是	路径结束时的y坐标值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct QuadraticCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(20, 20)
            this.context.quadraticCurveTo(100, 100, 200, 20)
            this.context.stroke()
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001193872494

arc

arc(x: number, y: number, radius: number, startAngle: number, endAngle: number, counterclockwise?: boolean): void

绘制弧线路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
x	number	是	0	弧线圆心的x坐标值。
y	number	是	0	弧线圆心的y坐标值。
radius	number	是	0	弧线的圆半径。
startAngle	number	是	0	弧线的起始弧度。
endAngle	number	是	0	弧线的终止弧度。
counterclockwise	boolean	否	false	是否逆时针绘制圆弧。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Arc {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.arc(100, 75, 50, 0, 6.28)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238832391

arcTo

arcTo(x1: number, y1: number, x2: number, y2: number, radius: number): void

依据圆弧经过的点和圆弧半径创建圆弧路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
x1	number	是	圆弧经过的第一个点的x坐标值。
y1	number	是	圆弧经过的第一个点的y坐标值。
x2	number	是	圆弧经过的第二个点的x坐标值。
y2	number	是	圆弧经过的第二个点的y坐标值。
radius	number	是	圆弧的圆半径值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct ArcTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.moveTo(100, 20)
            this.context.arcTo(150, 20, 150, 70, 50)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238712419

ellipse

ellipse(x: number, y: number, radiusX: number, radiusY: number, rotation: number, startAngle: number, endAngle: number, counterclockwise?: boolean): void

在规定的矩形区域绘制一个椭圆。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	说明
x	number	是	0	椭圆圆心的x轴坐标。
y	number	是	0	椭圆圆心的y轴坐标。
radiusX	number	是	0	椭圆x轴的半径长度。
radiusY	number	是	0	椭圆y轴的半径长度。
rotation	number	是	0	椭圆的旋转角度，单位为弧度。
startAngle	number	是	0	椭圆绘制的起始点角度，以弧度表示。
endAngle	number	是	0	椭圆绘制的结束点角度，以弧度表示。
counterclockwise	boolean	否	false	是否以逆时针方向绘制椭圆。 true:逆时针方向绘制椭圆。 false:顺时针方向绘制椭圆。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.ellipse(200, 200, 50, 100, Math.PI * 0.25, Math.PI * 0.5, Math.PI * 2)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194192440

rect

rect(x: number, y: number, w: number, h: number): void

创建矩形路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
x	number	是	指定矩形的左上角x坐标值。
y	number	是	指定矩形的左上角y坐标值。
w	number	是	指定矩形的宽度。
h	number	是	指定矩形的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(20, 20, 100, 100) // Create a 100*100 rectangle at (20, 20)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194352440

fill

fill(fillRule?: CanvasFillRule): void

对封闭路径进行填充。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数:

参数	类型	必填	默认值	描述
fillRule	CanvasFillRule	否	“nonzero”	指定要填充对象的规则。可选参数为：”nonzero”, “evenodd”。

示例:

  // xxx.ets
  @Entry
  @Component
  struct Fill {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(20, 20, 100, 100) // Create a 100*100 rectangle at (20, 20)
            this.context.fill()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952381

fill(path: Path2D, fillRule?: CanvasFillRule): void

对封闭路径进行填充。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数:

参数	类型	必填	默认值	描述
path	Path2D	是		Path2D填充路径。
fillRule	CanvasFillRule	否	“nonzero”	指定要填充对象的规则。可选参数为：”nonzero”, “evenodd”。

示例:

// xxx.ets
@Entry
@Component
struct Fill {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          let region = new Path2D()
          region.moveTo(30, 90)
          region.lineTo(110, 20)
          region.lineTo(240, 130)
          region.lineTo(60, 130)
          region.lineTo(190, 20)
          region.lineTo(270, 90)
          region.closePath()
          // Fill path
          this.context.fillStyle = '#00ff00'
          this.context.fill(region, "evenodd")
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_000000127777774

clip

clip(fillRule?: CanvasFillRule): void

设置当前路径为剪切路径。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数:

参数	类型	必填	默认值	描述
fillRule	CanvasFillRule	否	“nonzero”	指定要剪切对象的规则。可选参数为：”nonzero”, “evenodd”。

示例:

  // xxx.ets
  @Entry
  @Component
  struct Clip {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(0, 0, 100, 200)
            this.context.stroke()
            this.context.clip()
            this.context.fillStyle = "rgb(255,0,0)"
            this.context.fillRect(0, 0, 200, 200)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194032462

clip(path: Path2D, fillRule?: CanvasFillRule): void

设置当前路径为剪切路径

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数:

参数	类型	必填	默认值	描述
path	Path2D	是	-	Path2D剪切路径。
fillRule	CanvasFillRule	否	“nonzero”	指定要剪切对象的规则。可选参数为：”nonzero”, “evenodd”。

示例:

  // xxx.ets
  @Entry
  @Component
  struct Clip {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let region = new Path2D()
            region.moveTo(30, 90)
            region.lineTo(110, 20)
            region.lineTo(240, 130)
            region.lineTo(60, 130)
            region.lineTo(190, 20)
            region.lineTo(270, 90)
            region.closePath()
            this.context.clip(region,"evenodd")
            this.context.fillStyle = "rgb(0,255,0)"
            this.context.fillRect(0, 0, this.context.width, this.context.height)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_000000127777779

resetTransform

resetTransform(): void

使用单位矩阵重新设置当前变形。该接口为空接口。

从API version 9开始，该接口支持在ArkTS卡片中使用。

rotate

rotate(angle: number): void

针对当前坐标轴进行顺时针旋转。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
angle	number	是	0	设置顺时针旋转的弧度值，可以通过Math.PI / 180将角度转换为弧度值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Rotate {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rotate(45 * Math.PI / 180)
            this.context.fillRect(70, 20, 50, 50)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001239032417

scale

scale(x: number, y: number): void

设置canvas画布的缩放变换属性，后续的绘制操作将按照缩放比例进行缩放。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
x	number	是	0	设置水平方向的缩放值。
y	number	是	0	设置垂直方向的缩放值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Scale {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.lineWidth = 3
            this.context.strokeRect(30, 30, 50, 50)
            this.context.scale(2, 2) // Scale to 200%
            this.context.strokeRect(30, 30, 50, 50)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001193872498

transform

transform(a: number, b: number, c: number, d: number, e: number, f: number): void

transform方法对应一个变换矩阵，想对一个图形进行变化的时候，只要设置此变换矩阵相应的参数，对图形的各个定点的坐标分别乘以这个矩阵，就能得到新的定点的坐标。矩阵变换效果可叠加。

从API version 9开始，该接口支持在ArkTS卡片中使用。

说明： 变换后的坐标计算方式（x和y为变换前坐标，x’和y’为变换后坐标）：

x’ = scaleX * x + skewY * y + translateX

y’ = skewX * x + scaleY * y + translateY

参数：

参数	类型	必填	描述
a	number	是	scaleX: 指定水平缩放值。
b	number	是	skewX: 指定水平倾斜值。
c	number	是	skewY: 指定垂直倾斜值。
d	number	是	scaleY: 指定垂直缩放值。
e	number	是	translateX: 指定水平移动值。
f	number	是	translateY: 指定垂直移动值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Transform {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(0,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.transform(1, 0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(255,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.transform(1, 0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(0, 0, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238832395

setTransform

setTransform(a: number, b: number, c: number, d: number, e: number, f: number): void

setTransform方法使用的参数和transform()方法相同，但setTransform()方法会重置现有的变换矩阵并创建新的变换矩阵。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
a	number	是	scaleX: 指定水平缩放值。
b	number	是	skewX: 指定水平倾斜值。
c	number	是	skewY: 指定垂直倾斜值。
d	number	是	scaleY: 指定垂直缩放值。
e	number	是	translateX: 指定水平移动值。
f	number	是	translateY: 指定垂直移动值。

示例：

  // xxx.ets
  @Entry
  @Component
  struct SetTransform {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(255,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.setTransform(1,0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(0, 0, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238712421

setTransform

setTransform(transform?: Matrix2D): void

以Matrix2D对象为模板重置现有的变换矩阵并创建新的变换矩阵。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
transform	Matrix2D	否	null	变换矩阵。

getTransform

getTransform(): Matrix2D

获取当前被应用到上下文的转换矩阵。

从API version 9开始，该接口支持在ArkTS卡片中使用。

返回值：

类型	说明
Matrix2D	矩阵对象。

示例：

  // xxx.ets
  @Entry
  @Component
  struct TransFormDemo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context1: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private context2: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Text('context1');
        Canvas(this.context1)
          .width('230vp')
          .height('120vp')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context1.fillRect(50, 50, 50, 50);
            this.context1.setTransform(1.2, Math.PI/8, Math.PI/6, 0.5, 30, -25);
            this.context1.fillRect(50, 50, 50, 50);
          })
        Text('context2');
        Canvas(this.context2)
          .width('230vp')
          .height('120vp')
          .backgroundColor('#0ffff0')
          .onReady(() =>{
            this.context2.fillRect(50, 50, 50, 50);
            let storedTransform = this.context1.getTransform();
            console.log("Matrix [scaleX = " + storedTransform.scaleX + ", scaleY = " + storedTransform.scaleY +
            ", rotateX = " + storedTransform.rotateX + ", rotateY = " + storedTransform.rotateY +
            ", translateX = " + storedTransform.translateX + ", translateY = " + storedTransform.translateY + "]")
            this.context2.setTransform(storedTransform);
            this.context2.fillRect(50,50,50,50);
          })
      }
      .width('100%')
      .height('100%')
    }
  }

translate

translate(x: number, y: number): void

移动当前坐标系的原点。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
x	number	是	0	设置水平平移量。
y	number	是	0	设置竖直平移量。

示例：

  // xxx.ets
  @Entry
  @Component
  struct Translate {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillRect(10, 10, 50, 50)
            this.context.translate(70, 70)
            this.context.fillRect(10, 10, 50, 50)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194192446

drawImage

drawImage(image: ImageBitmap|PixelMap, dx: number, dy: number): void

drawImage(image: ImageBitmap|PixelMap, dx: number, dy: number, dw: number, dh: number): void

drawImage(image: ImageBitmap|PixelMap, sx: number, sy: number, sw: number, sh: number, dx: number, dy: number, dw: number, dh: number):void

进行图像绘制。

从API version 9开始，该接口支持在ArkTS卡片中使用，卡片中不支持PixelMap对象。

参数：

参数	类型	必填	默认值	描述
image	ImageBitmap或PixelMap	是	null	图片资源，请参考ImageBitmap或PixelMap。
sx	number	否	0	裁切源图像时距离源图像左上角的x坐标值。
sy	number	否	0	裁切源图像时距离源图像左上角的y坐标值。
sw	number	否	0	裁切源图像时需要裁切的宽度。
sh	number	否	0	裁切源图像时需要裁切的高度。
dx	number	是	0	绘制区域左上角在x轴的位置。
dy	number	是	0	绘制区域左上角在y 轴的位置。
dw	number	否	0	绘制区域的宽度。当绘制区域的宽度和裁剪图像的宽度不一致时，将图像宽度拉伸或压缩为绘制区域的宽度。
dh	number	否	0	绘制区域的高度。当绘制区域的高度和裁剪图像的高度不一致时，将图像高度拉伸或压缩为绘制区域的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct ImageExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private img:ImageBitmap = new ImageBitmap("common/images/example.jpg")

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.drawImage( this.img,0,0,500,500,0,0,400,200)
        })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194352442

createImageData

createImageData(sw: number, sh: number): ImageData

创建新的ImageData 对象，请参考ImageData。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认	描述
sw	number	是	0	ImageData的宽度。
sh	number	是	0	ImageData的高度。

createImageData(imageData: ImageData): ImageData

创建新的ImageData 对象，请参考ImageData。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认	描述
imagedata	ImageData	是	null	复制现有的ImageData对象。

返回值：

类型	说明
ImageData	新的ImageData对象。

getPixelMap

getPixelMap(sx: number, sy: number, sw: number, sh: number): PixelMap

以当前canvas指定区域内的像素创建PixelMap对象。

参数：

参数	类型	必填	描述
sx	number	是	需要输出的区域的左上角x坐标。
sy	number	是	需要输出的区域的左上角y坐标。
sw	number	是	需要输出的区域的宽度。
sh	number	是	需要输出的区域的高度。

返回值：

类型	说明
PixelMap	新的PixelMap对象。

getImageData

getImageData(sx: number, sy: number, sw: number, sh: number): ImageData

以当前canvas指定区域内的像素创建ImageData对象。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
sx	number	是	需要输出的区域的左上角x坐标。
sy	number	是	需要输出的区域的左上角y坐标。
sw	number	是	需要输出的区域的宽度。
sh	number	是	需要输出的区域的高度。

返回值：

类型	说明
ImageData	新的ImageData对象。

示例：

  // xxx.ets
  @Entry
  @Component
  struct GetImageData {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private img:ImageBitmap = new ImageBitmap("/common/images/1234.png")

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.drawImage(this.img,0,0,130,130)
            let imagedata = this.context.getImageData(50,50,130,130)
            this.context.putImageData(imagedata,150,150)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_000000127777780

putImageData

putImageData(imageData: ImageData, dx: number|string, dy: number|string): void

使用ImageData数据填充新的矩形区域。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	默认值	描述
imagedata	ImageData	是	null	包含像素值的ImageData对象。
dx	number \| string¹⁰⁺	是	0	填充区域在x轴方向的偏移量。
dy	number \| string¹⁰⁺	是	0	填充区域在y轴方向的偏移量。
dirtyX	number \| string¹⁰⁺	否	0	源图像数据矩形裁切范围左上角距离源图像左上角的x轴偏移量。
dirtyY	number \| string¹⁰⁺	否	0	源图像数据矩形裁切范围左上角距离源图像左上角的y轴偏移量。
dirtyWidth	number \| string¹⁰⁺	否	imagedata的宽度	源图像数据矩形裁切范围的宽度。
dirtyHeight	number \| string¹⁰⁺	否	imagedata的高度	源图像数据矩形裁切范围的高度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct PutImageData {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let imageData = this.context.createImageData(100, 100)
            for (let i = 0; i < imageData.data.length; i += 4) {
              imageData.data[i + 0] = 255
              imageData.data[i + 1] = 0
              imageData.data[i + 2] = 255
              imageData.data[i + 3] = 255
            }
            this.context.putImageData(imageData, 10, 10)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952387

setLineDash

setLineDash(segments: number[]): void

设置画布的虚线样式。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	描述
segments	number[]	描述线段如何交替和线段间距长度的数组。

示例：

  // xxx.ets
  @Entry
  @Component
  struct SetLineDash {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.arc(100, 75, 50, 0, 6.28)
            this.context.setLineDash([10,20])
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_000000127777771

getLineDash

getLineDash(): number[]

获得当前画布的虚线样式。

从API version 9开始，该接口支持在ArkTS卡片中使用。

返回值：

类型	说明
number[]	返回数组，该数组用来描述线段如何交替和间距长度。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasGetLineDash {
    @State message: string = 'Hello World'
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Row() {
        Column() {
          Text(this.message)
            .fontSize(50)
            .fontWeight(FontWeight.Bold)
            .onClick(()=>{
              console.error('before getlinedash clicked')
              let res = this.context.getLineDash()
              console.error(JSON.stringify(res))
            })
          Canvas(this.context)
            .width('100%')
            .height('100%')
            .backgroundColor('#ffff00')
            .onReady(() => {
              this.context.arc(100, 75, 50, 0, 6.28)
              this.context.setLineDash([10,20])
              this.context.stroke()
              let res = this.context.getLineDash()
            })
        }
        .width('100%')
      }
      .height('100%')
    }
  }

zh-cn_image_000000127777778

transferFromImageBitmap

transferFromImageBitmap(bitmap: ImageBitmap): void

显示给定的ImageBitmap对象。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	描述
bitmap	ImageBitmap	待显示的ImageBitmap对象。

示例：

  // xxx.ets
  @Entry
  @Component
  struct TransferFromImageBitmap {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private offContext: OffscreenCanvasRenderingContext2D = new OffscreenCanvasRenderingContext2D(600, 600, this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let imageData = this.offContext.createImageData(100, 100)
            for (let i = 0; i < imageData.data.length; i += 4) {
              imageData.data[i + 0] = 255
              imageData.data[i + 1] = 0
              imageData.data[i + 2] = 255
              imageData.data[i + 3] = 255
            }
            this.offContext.putImageData(imageData, 10, 10)
            let image = this.offContext.transferToImageBitmap()
            this.context.transferFromImageBitmap(image)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001238952387

toDataURL

toDataURL(type?: string, quality?: number): string

生成一个包含图片展示的URL。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数名	参数类型	必填	描述
type	string	否	可选参数，用于指定图像格式，默认格式为image/png。
quality	number	否	在指定图片格式为image/jpeg或image/webp的情况下，可以从0到1的区间内选择图片的质量。如果超出取值范围，将会使用默认值0.92。

返回值：

类型	说明
string	图像的URL地址。

示例：

  // xxx.ets
  @Entry
  @Component
  struct ToDataURL {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let dataURL = this.context.toDataURL()
          })
      }
      .width('100%')
      .height('100%')
    }
  }

restore

restore(): void

对保存的绘图上下文进行恢复。

从API version 9开始，该接口支持在ArkTS卡片中使用。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.save() // save the default state
            this.context.fillStyle = "#00ff00"
            this.context.fillRect(20, 20, 100, 100)
            this.context.restore() // restore to the default state
            this.context.fillRect(150, 75, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_000000127777781

save

save(): void

将当前状态放入栈中，保存canvas的全部状态，通常在需要保存绘制状态时调用。

从API version 9开始，该接口支持在ArkTS卡片中使用。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.save() // save the default state
            this.context.fillStyle = "#00ff00"
            this.context.fillRect(20, 20, 100, 100)
            this.context.restore() // restore to the default state
            this.context.fillRect(150, 75, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_000000127777781

createLinearGradient

createLinearGradient(x0: number, y0: number, x1: number, y1: number): void

创建一个线性渐变色。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
x0	number	是	起点的x轴坐标。
y0	number	是	起点的y轴坐标。
x1	number	是	终点的x轴坐标。
y1	number	是	终点的y轴坐标。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CreateLinearGradient {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let grad = this.context.createLinearGradient(50,0, 300,100)
            grad.addColorStop(0.0, '#ff0000')
            grad.addColorStop(0.5, '#ffffff')
            grad.addColorStop(1.0, '#00ff00')
            this.context.fillStyle = grad
            this.context.fillRect(0, 0, 400, 400)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001194032466

createRadialGradient

createRadialGradient(x0: number, y0: number, r0: number, x1: number, y1: number, r1: number): void

创建一个径向渐变色。

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数	类型	必填	描述
x0	number	是	起始圆的x轴坐标。
y0	number	是	起始圆的y轴坐标。
r0	number	是	起始圆的半径。必须是非负且有限的。
x1	number	是	终点圆的x轴坐标。
y1	number	是	终点圆的y轴坐标。
r1	number	是	终点圆的半径。必须为非负且有限的。

示例：

  // xxx.ets
  @Entry
  @Component
  struct CreateRadialGradient {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            let grad = this.context.createRadialGradient(200,200,50, 200,200,200)
            grad.addColorStop(0.0, '#ff0000')
            grad.addColorStop(0.5, '#ffffff')
            grad.addColorStop(1.0, '#00ff00')
            this.context.fillStyle = grad
            this.context.fillRect(0, 0, 440, 440)
          })
      }
      .width('100%')
      .height('100%')
    }
  }

zh-cn_image_0000001239032419

createConicGradient¹⁰⁺

createConicGradient(startAngle: number, x: number, y: number): CanvasGradient

创建一个圆锥渐变色。

参数：

参数	类型	必填	描述
startAngle	number	是	开始渐变的角度，以弧度为单位。角度测量从中心右侧水平开始，顺时针移动。
x	number	是	圆锥渐变的中心x轴坐标。单位：vp
y	number	是	圆锥渐变的中心y轴坐标。单位：vp

示例：

// xxx.ets
@Entry
@Component
struct CanvasExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffffff')
        .onReady(() => {
          let grad = this.context.createConicGradient(0, 50, 80)
          grad.addColorStop(0.0, '#ff0000')
          grad.addColorStop(0.5, '#ffffff')
          grad.addColorStop(1.0, '#00ff00')
          this.context.fillStyle = grad
          this.context.fillRect(0, 30, 100, 100)
        })
    }
    .width('100%')
    .height('100%')
  }
}

zh-cn_image_0000001239032419

CanvasDirection

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
inherit	继承canvas组件已设定的文本方向。
ltr	从左往右。
rtl	从右往左。

CanvasFillRule

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
evenodd	奇偶规则。
nonzero	非零规则。

CanvasLineCap

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
butt	线条两端为平行线，不额外扩展。
round	在线条两端延伸半个圆，直径等于线宽。
square	在线条两端延伸一个矩形，宽度等于线宽的一半，高度等于线宽。

CanvasLineJoin

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
bevel	在线段相连处使用三角形为底填充，每个部分矩形拐角独立。
miter	在相连部分的外边缘处进行延伸，使其相交于一点，形成一个菱形区域，该属性可以通过设置miterLimit属性展现效果。
round	在线段相连处绘制一个扇形，扇形的圆角半径是线段的宽度。

CanvasTextAlign

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
center	文本居中对齐。
start	文本对齐界线开始的地方。
end	文本对齐界线结束的地方。
left	文本左对齐。
right	文本右对齐。

CanvasTextBaseline

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
alphabetic	文本基线是标准的字母基线。
bottom	文本基线在文本块的底部。与ideographic基线的区别在于ideographic基线不需要考虑下行字母。
hanging	文本基线是悬挂基线。
ideographic	文字基线是表意字基线；如果字符本身超出了alphabetic基线，那么ideograhpic基线位置在字符本身的底部。
middle	文本基线在文本块的中间。
top	文本基线在文本块的顶部。

ImageSmoothingQuality

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	描述
low	低画质
medium	中画质
high	高画质

你可能感兴趣的鸿蒙文章

harmony 鸿蒙基于ArkTS的声明式开发范式

harmony 鸿蒙@ohos.arkui.advanced.Counter（计数器组件）

harmony 鸿蒙@ohos.arkui.advanced.SegmentButton（分段按钮）

harmony 鸿蒙@ohos.multimedia.avCastPicker (投播组件)

harmony 鸿蒙CalendarPicker

harmony 鸿蒙Checkbox

0 赞

所属分类： 后端技术
本文标签： 软件鸿蒙
版权声明： 原创文章如转载，请注明本文链接: https://www.seaxiang.com/blog/26a864f8746f44a2b1226eb934ea89f2

harmony 鸿蒙CanvasRenderingContext2D对象

CanvasRenderingContext2D对象

接口

RenderingContextSettings

属性

fillStyle

lineWidth

strokeStyle

lineCap

lineJoin

miterLimit

font

textAlign

textBaseline

globalAlpha

lineDashOffset

globalCompositeOperation

shadowBlur

shadowColor

shadowOffsetX

shadowOffsetY

imageSmoothingEnabled

height

width

imageSmoothingQuality

direction

filter

方法

fillRect

strokeRect

clearRect

fillText

strokeText

measureText

stroke

beginPath

moveTo

lineTo

closePath

createPattern

bezierCurveTo

quadraticCurveTo

arc

arcTo

ellipse

rect

fill

clip

resetTransform

rotate

scale

transform

setTransform

setTransform

getTransform

translate

drawImage

createImageData

getPixelMap

getImageData

putImageData

setLineDash

getLineDash

transferFromImageBitmap

toDataURL

restore

save

createLinearGradient

createRadialGradient

createConicGradient10+

CanvasDirection

CanvasFillRule

CanvasLineCap

CanvasLineJoin

CanvasTextAlign

CanvasTextBaseline

ImageSmoothingQuality

你可能感兴趣的鸿蒙文章

热门推荐

标签云

createConicGradient¹⁰⁺
