Ellipse

椭圆绘制组件。

说明：

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。 从API version 11开始，该接口支持在原子化服务中使用。

子组件

无

接口

Ellipse(options?: EllipseOptions)

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数:

EllipseOptions¹⁸⁺对象说明

用于描述椭圆绘制尺寸。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

属性

除支持通用属性外，还支持以下属性：

fill

fill(value: ResourceColor)

设置填充区域的颜色，支持attributeModifier动态设置属性方法，异常值按照默认值处理。与通用属性foregroundColor同时设置时，后设置的属性生效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

fillOpacity

fillOpacity(value: number|string|Resource)

设置填充区域透明度，支持attributeModifier动态设置属性方法。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

stroke

stroke(value: ResourceColor)

设置边框颜色，支持attributeModifier动态设置属性方法，不设置时，默认没有边框。异常值不会绘制边框。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeDashArray

strokeDashArray(value: Array<any>)

设置边框间隙，支持attributeModifier动态设置属性方法。取值范围应为≥0，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeDashOffset

strokeDashOffset(value: number|string)

设置边框绘制起点的偏移量，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置边框端点绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置边框拐角绘制样式，支持attributeModifier动态设置属性方法。Ellipse组件无法形成拐角，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeMiterLimit

strokeMiterLimit(value: number|string)

设置斜接长度与边框宽度比值的极限值，支持attributeModifier动态设置属性方法。Ellipse组件不支持设置尖角图形，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeOpacity

strokeOpacity(value: number|string|Resource)

设置边框透明度，支持attributeModifier动态设置属性方法。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理 。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

strokeWidth

strokeWidth(value: Length)

设置边框宽度，支持attributeModifier动态设置属性方法。该属性若为string类型, 暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

示例

示例1（组件属性绘制）

通过fillOpacity、stroke属性分别绘制椭圆的透明度、边框颜色。

// xxx.ets
@Entry
@Component
struct EllipseExample {
  build() {
    Column({ space: 10 }) {
      // 绘制一个 150 * 80 的椭圆
      Ellipse({ width: 150, height: 80 })
      // 绘制一个 150 * 100 、线条为蓝色的椭圆环
      Ellipse()
        .width(150)
        .height(100)
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)
    }.width('100%')
  }
}

示例2（宽和高使用不同参数类型绘制椭圆）

width、height属性分别使用不同的长度类型绘制椭圆。

// xxx.ets
@Entry
@Component
struct EllipseTypeExample {
  build() {
    Column({ space: 10 }) {
      // 绘制一个 150 * 80 的椭圆
      Ellipse({ width: '150', height: '80' }) // 使用string类型
      // 绘制一个 80 * 150 的椭圆
      Ellipse({ width: 80, height: 150 }) // 使用number类型
      // 绘制一个 150 * 150 的椭圆
      Ellipse({ width: $r('app.string.EllipseWidth'), height: $r('app.string.EllipseHeight') }) // 使用Resource类型，需用户自定义
    }.width('100%')
  }
}

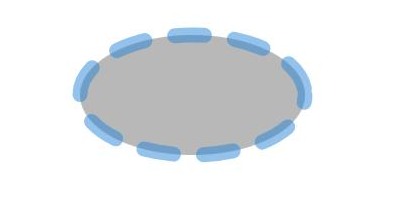

示例3（使用attributeModifier动态设置Ellipse组件的属性）

以下示例展示了如何使用attributeModifier动态设置Ellipse组件的fill、fillOpacity、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeOpacity、strokeWidth和antiAlias属性。

// xxx.ets
class MyEllipseModifier implements AttributeModifier<EllipseAttribute> {
  applyNormalAttribute(instance: EllipseAttribute): void {
    // 填充颜色#707070，填充透明度0.5，边框颜色#2787D9，边框间隙[20]，向左偏移15，线条两端样式为半圆，边框透明度0.5，边框宽度10，抗锯齿开启
    instance.fill("#707070")
    instance.fillOpacity(0.5)
    instance.stroke("#2787D9")
    instance.strokeDashArray([20])
    instance.strokeDashOffset("15")
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeOpacity(0.5)
    instance.strokeWidth(10)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct EllipseModifierDemo {
  @State modifier: MyEllipseModifier = new MyEllipseModifier()

  build() {
    Column() {
      Ellipse({ width: 150, height: 80 })
        .attributeModifier(this.modifier)
        .offset({ x: 20, y: 20 })
    }
  }
}
