harmony 鸿蒙如何实现波纹进度条

  • 2023-06-24
  • 浏览 (544)

如何实现波纹进度条

场景说明

应用开发过程中经常用到波纹进度条,常见的如充电进度、下载进度、上传进度等,本例即为大家介绍如何实现上述场景。

效果呈现

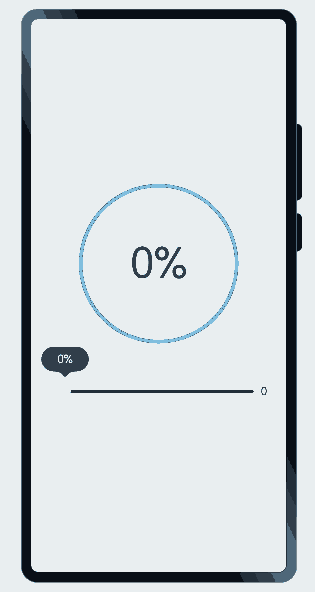

本示例最终效果如下:

运行环境

本例基于以下环境开发,开发者也可以基于其他适配的版本进行开发: - IDE: DevEco Studio 3.1 Beta2 - SDK: Ohos_sdk_public 3.2.11.9(API Version 9 Release)

实现思路

本示例涉及4个主要特性及其实现方案如下: - 进度条的圆形外框:使用Circle组件绘制外层圆环,实现外层框架。 - 圆框内进度数值变化:使用setInterval()让进度值持续递增控制进度数据变化(本案例未提供实时数据来源,所以直接通过数据递增来呈现效果)。 - 圆框水纹区域绘制:通过Path组件的绘制命令(M、Q、T)去绘制水纹形状并对中间进行填充。 - 底部进度条展示(主要用于跟波纹进度对比展示,方便大家理解):使用Slider组件绘制进度条。

开发步骤

针对上述所提到的内容,具体实现步骤如下: 1. 先使用Cricle组件绘制外层的圆环 具体代码块如下: ts ... // 外框圆环 Circle({ width: BIG_DIAMETER, height: BIG_DIAMETER }) .fill(COLOR_TRANSPARENT) // 填充:透明 .stroke('#007DFF') //圆环颜色 .strokeWidth(5) //圆环环宽 ... 2. 通过setInterval()方法让outSetValue值一直增加到100,使进度在规定时间内完成,最后通过clearInterval结束自增。 具体代码块如下: ts ... aboutToAppear() { this.test() } test() { let timer = setInterval(() => { //开始定时 if (this.outSetValue < 100) { //进度值每次+1 this.outSetValue += 1 //进度显示 if (this.outSetValue == 100) { this.backGroundColor = COLOR_BACKGROUND_FILL this.pathCommands = ''; } else { this.backGroundColor = COLOR_TRANSPARENT this.pathCommands = this.calPathCommands(this.outSetValue); } } else { clearInterval(timer) //取消定时 } }, 100) } ...

  1. 通过方程表达进度百分比和y的关系,通过Path组件的路径绘制命令(M、Q、T)去绘制路径生成封闭的自定义形状并对中间进行填充。

    中间的填充有两个状态:

    1.在进度100%时时填充颜色的圆形。

    2.在进度不是100%时,使用Path组件绘制闭合曲线实现。

    在使用Path组件绘制路径时的计算过程和相关函数的使用如下(坐标系以Path组件的左上角为坐标原点):

    • 进度百分比和y的关系:y = (1-k)* 2r。
    • 圆心点的坐标是(r, r),使用圆方程就可以计算出圆弧的起点和终点。
    • 使用 A(rx ry x-axis-rotation large-arc-flag sweep-flag x y) 绘制圆弧,注意点就是在过圆心之后,需要反转下绘制角度。
    • 使用 Q(x1 y1 x y) 和 T(x, y) 绘制对应的波浪,最后闭合路径然后填充颜色。 具体代码块如下: “`ts … onPageShow() { //校准的路径指令与进度值 this.pathCommands = this.calPathCommands(this.outSetValue); }

    calXSquare(y: number) { return RADIUS_IN_PX * RADIUS_IN_PX - (y - RADIUS_IN_PX) * (y - RADIUS_IN_PX); }

    calY(k: number) { return (1 - k) * RADIUS_IN_PX * 2;//返回值为百分比 } formatPathCommands(x1: number, x2: number, y: number, radius: number) { //填充区域波浪线 return M${x1} ${y} A${radius} ${radius} 0 ${y > RADIUS_IN_PX ? 0 : 1} 0 ${x2} ${y} + Q${(x1 + 3 * x2) / 4} ${y + 12.5 * (x2 - x1) / radius}, ${(x1 + x2) / 2} ${y} T${x1} ${y} }
    calPathCommands(value: number) { let y = this.calY(value / 100.0) let squareX = this.calXSquare(y) if (squareX >= 0) { let x = Math.sqrt(squareX); let x1 = RADIUS_IN_PX - x; let x2 = RADIUS_IN_PX + x; return this.formatPathCommands(x1, x2, y, RADIUS_IN_PX); } return “”; } … “`

  2. 绘制下方滑动条组件 具体代码块如下:

    ...
    Row() {
      Slider({
        value: this.outSetValue,
        min: 0,
        max: 100,
        step: 1,
        style: SliderStyle.OutSet
      })
        .blockColor('#FFFFFF')
        .trackColor('#182431')
        .selectedColor('#007DFF')
        .showSteps(true)
        .showTips(true)
        .onChange((value: number, mode: SliderChangeMode) => {
          if(this.outSetValue == 0) {
            this.test()
          }
          this.outSetValue = value //初始状态
          if (this.outSetValue == 100) {
            this.backGroundColor = COLOR_BACKGROUND_FILL //进度为100时,滑动条拉满,背景全满
            this.pathCommands = '';
          } else {
            this.backGroundColor = COLOR_TRANSPARENT 、
            this.pathCommands = this.calPathCommands(this.outSetValue);
          }
          console.log(`value = ${value} ->` + this.pathCommands);
          //进度显示
        })
      Text(this.outSetValue.toFixed(0)).fontSize(16)
    }
    ...


完整代码

具体代码如下:

const COLOR_TRANSPARENT = '#00000000'
const COLOR_BACKGROUND_FILL = '#7ebede'

const DIAMETER = 200;
const RADIUS_IN_PX = vp2px(DIAMETER / 2.0);
const BIG_DIAMETER = 220;


@Entry
@Component
struct Page3 {
  @State outSetValue: number = 0
  @State pathCommands: string = ''
  @State backGroundColor: string = '#00000000'

  onPageShow() {
    this.pathCommands = this.calPathCommands(this.outSetValue);
  }

  calXSquare(y: number) {
    return RADIUS_IN_PX * RADIUS_IN_PX - (y - RADIUS_IN_PX) * (y - RADIUS_IN_PX);
  }

  calY(k: number) {
    return (1 - k) * RADIUS_IN_PX * 2;
  }

  formatPathCommands(x1: number, x2: number, y: number, radius: number) {
    return `M${x1} ${y} A${radius} ${radius} 0 ${y > RADIUS_IN_PX ? 0 : 1} 0  ${x2} ${y} `
    + `Q${(x1 + 3 * x2) / 4} ${y + 12.5 * (x2 - x1) / radius}, ${(x1 + x2) / 2} ${y} T${x1} ${y}`
  }

  calPathCommands(value: number) {
    let y = this.calY(value / 100.0)
    let squareX = this.calXSquare(y)
    if (squareX >= 0) {
      let x = Math.sqrt(squareX);
      let x1 = RADIUS_IN_PX - x;
      let x2 = RADIUS_IN_PX + x;
      return this.formatPathCommands(x1, x2, y, RADIUS_IN_PX);
    }
    return "";
  }

  aboutToAppear() {
    this.test()
  }
  test() {
    let timer = setInterval(() => {
      if (this.outSetValue < 100) {
        this.outSetValue += 1
        if (this.outSetValue == 100) {
          this.backGroundColor = COLOR_BACKGROUND_FILL
          this.pathCommands = '';
        } else {
          this.backGroundColor = COLOR_TRANSPARENT
          this.pathCommands = this.calPathCommands(this.outSetValue);
        }
      } else {
        clearInterval(timer)
      }
    }, 100)
  }
  build() {

    Column() {
      Column() {
        Stack() {
          // 外框圆环
          Circle({ width: BIG_DIAMETER, height: BIG_DIAMETER })
            .fill(COLOR_TRANSPARENT)
            .stroke('#007DFF')
            .strokeWidth(5)
          // 进度显示

          Circle({ width: DIAMETER, height: DIAMETER })
            .fill(this.backGroundColor)
          Path()
            .width(DIAMETER)
            .height(DIAMETER)
            .commands(this.pathCommands)
            .fill(COLOR_BACKGROUND_FILL)

          // 进度
          Text(this.outSetValue.toFixed(0) + "%")
            .fontSize(60)


        }.width(BIG_DIAMETER)
        .height(BIG_DIAMETER)


        Row() {
          Slider({
            value: this.outSetValue,
            min: 0,
            max: 100,
            step: 1,
            style: SliderStyle.OutSet
          })
            .blockColor('#FFFFFF')
            .trackColor('#182431')
            .selectedColor('#007DFF')
            .showSteps(true)
            .showTips(true)
            .onChange((value: number, mode: SliderChangeMode) => {
              if(this.outSetValue == 0) {
                this.test()
              }
              this.outSetValue = value
              if (this.outSetValue == 100) {
                this.backGroundColor = COLOR_BACKGROUND_FILL
                this.pathCommands = '';
              } else {
                this.backGroundColor = COLOR_TRANSPARENT
                this.pathCommands = this.calPathCommands(this.outSetValue);
              }
              console.log(`value = ${value} ->` + this.pathCommands);
            })
          Text(this.outSetValue.toFixed(0)).fontSize(16)
        }
        .padding({ top: 50 })
        .width('80%')

      }.width('100%')
    }
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

参考

Circle

Path

Slider
