HiTraceChain开发指导
概述
HiTraceChain主要是对于跨设备/跨进程/跨线程的业务流程，通过相同的traceid在整个业务流程中传递，将流程处理过程中的调用关系、各种输出信息关联和展现出来，帮助使用者分析、定位问题和系统调优。
应用场景
HiTraceChain在产品中应用场景如下，包括：
端侧业务流程信息（日志、事件等）关联、上报
云侧对上报信息的关联展示和分析，辅助问题定位
IDE对业务流程详细信息、耗时分布进行调试，辅助系统调优

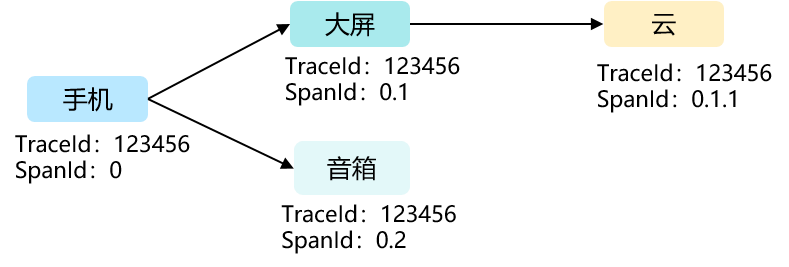

图1 HiTraceChain应用场景
业务使用示例

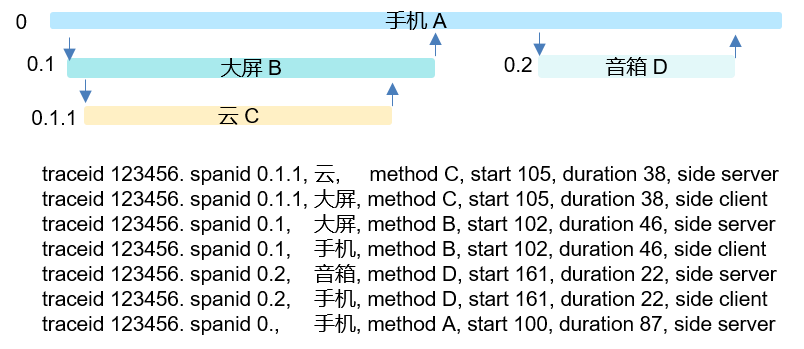

图2 业务调用流程图（跨设备、跨进程同步调用）
调试时展示业务流程中的调用关系，进行关键路径分析、功能依赖分析，确定各调用点耗时、调用频率，提前发现性能瓶颈点。
图3 业务调用流程序列图
图4 业务调用流程性能耗时分布
在日志和事件等信息中自动附加traceid信息，便于开发人员综合分析和快速实现问题定界定位。
接口说明
HiTraceChain提供C++、C接口。上层业务主要使用HiTraceChain跟踪启动、结束接口。
HiTraceChain实现在C层，主要原理是在一次业务调用流程中，利用通信传递traceid，在业务处理前将traceid设置到当前线程的TLS(Thread Local Storage)中，业务处理结束清除当前线程的TLS；这样的话，在业务处理中可以从当前线程的上下文TLS取到traceid，自动附加到日志、事件信息中。
接口形式对比
表1 C++、C的函数接口
| C++ | C | |
|---|---|---|
| 类 | 函数 | 函数 |
| HiTraceChain | HiTraceId Begin(const std::string& name, int flags) | HiTraceIdStruct HiTraceChainBegin(const char* name, int flags) |
| void End(const HiTraceId& id) | void HiTraceChainEnd(const HiTraceIdStruct* pId) | |
| HiTraceId GetId(); | HiTraceIdStruct HiTraceChainGetId() | |
| void SetId(const HiTraceId& id) | void HiTraceChainSetId(const HiTraceIdStruct* pId) | |
| void ClearId() | void HiTraceChainClearId() | |
| HiTraceId CreateSpan() | HiTraceIdStruct HiTraceChainCreateSpan() | |
| void Tracepoint(HiTraceTracepointType type, const HiTraceId& id, const char* fmt, …) | void HiTraceChainTracepoint(HiTraceTracepointType type, const HiTraceIdStruct* pId, const char* fmt, …) | |
| void Tracepoint(HiTraceCommunicationMode mode, HiTraceTracepointType type, const HiTraceId& id, const char* fmt, …) | void HiTraceChainTracepointEx(HiTraceCommunicationMode mode, HiTraceTracepointType type, const HiTraceIdStruct* pId, const char* fmt, …) | |
| HiTraceId | HiTraceId(); | void HiTraceChainInitId(HiTraceIdStruct* pId) |
| HiTraceId(const uint8_t* pIdArray, int len) | HiTraceIdStruct HiTraceChainBytesToId(const uint8_t* pIdArray, int len) | |
| bool IsValid() | int HiTraceChainIsValid(const HiTraceIdStruct* pId) | |
| bool IsFlagEnabled(HiTraceFlag flag) | int HiTraceChainIsFlagEnabled(const HiTraceIdStruct* pId, HiTraceFlag flag) | |
| void EnableFlag(HiTraceFlag flag) | void HiTraceChainEnableFlag(HiTraceIdStruct* pId, HiTraceFlag flag) | |
| int GetFlags() | int HiTraceChainGetFlags(const HiTraceIdStruct* pId) | |
| void SetFlags(int flags) | void HiTraceChainSetFlags(HiTraceIdStruct* pId, int flags) | |
| uint64_t GetChainId() | uint64_t HiTraceChainGetChainId(const HiTraceIdStruct* pId) | |
| void SetChainId(uint64_t chainId) | void HiTraceChainSetChainId(HiTraceIdStruct* pId, uint64_t chainId) | |
| uint64_t GetSpanId() | uint64_t HiTraceChainGetSpanId(const HiTraceIdStruct* pId) | |
| void SetSpanId(uint64_t spanId) | void HiTraceChainSetSpanId(HiTraceIdStruct* pId, uint64_t spanId) | |
| uint64_t GetParentSpanId() | uint64_t HiTraceChainGetParentSpanId(const HiTraceIdStruct* pId) | |
| void SetParentSpanId(uint64_t parentSpanId) | void HiTraceChainSetParentSpanId(HiTraceIdStruct* pId, uint64_t parentSpanId) | |
| int ToBytes(uint8_t* pIdArray, int len) | int HiTraceChainIdToBytes(const HiTraceIdStruct_ pId, uint8_t* pIdArray, int len) |
接口功能参数
表2 跟踪标志组合类型枚举
| 名称 | 值 | 说明 |
|---|---|---|
| HITRACE_FLAG_DEFAULT | 0 | 缺省标志。 |
| HITRACE_FLAG_INCLUDE_ASYNC | 1 | 异步调用标志。启动跟踪时，缺省只跟踪同步调用。设置该标志，同时跟踪同步、异步调用。 |
| HITRACE_FLAG_DONOT_CREATE_SPAN | 1 << 1 | 无分支标志。启动跟踪时，在同步、异步调用时缺省自动创建分支信息。设置该标志，指示不创建分支。 |
| HITRACE_FLAG_TP_INFO | 1 << 2 | 埋点标志。启动跟踪式时，缺省不进行埋点。调试场景下设置该标志，在同步、异步调用的收发侧自动埋点，输出埋点信息和时间戳。收发埋点按照client、server分为client send（CS）、server receive（SR）、server send（SS）、client receive（CR）四类信息。一次同步调用输出CS/SR/SS/CR，一次异步调用输出CS/SR/SS三个埋点信息。 |
| HITRACE_FLAG_NO_BE_INFO | 1 << 3 | 无起始结束标志。启动跟踪时，缺省打印启动及结束跟踪信息。设置该标志，指示不打印启动及结束跟踪信息。 |
| HITRACE_FLAG_DONOT_ENABLE_LOG | 1 << 4 | 日志关联标志。设置该标志，指示隐藏日志中的跟踪信息。 |
| HITRACE_FLAG_FAULT_TRIGGER | 1 << 5 | 故障触发标志。预置标志，暂时没有作用。 |
| HITRACE_FLAG_D2D_TP_INFO | 1 << 6 | 设备间埋点标志。TP_INFO的一个子集，设置该标志，只进行设备间的调用埋点。 |
表3 跟踪埋点类型枚举
| 名称 | 值 | 说明 |
|---|---|---|
| HITRACE_TP_CS | 0 | 客户端发送类型，标识client侧的发送埋点。 |
| HITRACE_TP_CR | 1 | 客户端接收类型，标识client侧的接收埋点。 |
| HITRACE_TP_SS | 2 | 服务端发送类型，标识server侧的发送埋点。 |
| HITRACE_TP_SR | 3 | 服务端接收类型，标识server侧的接收埋点。 |
| HITRACE_TP_GENERAL | 4 | 一般类型，标识CS、CR、SS、SR四种场景之外的埋点。 |
表4 跟踪通信类型枚举
| 名称 | 值 | 说明 |
|---|---|---|
| HITRACE_CM_DEFAULT | 0 | 缺省通信类型 |
| HITRACE_CM_THREAD | 1 | 线程间通信类型 |
| HITRACE_CM_PROCESS | 2 | 进程间通信类型 |
| HITRACE_CM_DEVICE | 3 | 设备间通信类型 |
表5 C++接口说明函数参数和功能
| 类 | 方法 | 描述 |
|---|---|---|
| HiTraceChain | HiTraceId Begin(const std::string& name, int flags) | 功能：启动HiTraceChain跟踪、生成HiTraceId对象并设置到当前线程TLS中。 输入参数： - name：业务流程名称。 - flags：跟踪指示位，可以组合使用，具体说明请参考表2 跟踪标志组合类型枚举。 - 输出参数：无 - 返回值：启动跟踪超过返回有效HiTraceId对象，否则返回无效对象。 注意：嵌套启动跟踪时，内层启动调用返回无效对象。 |
| void End(const HiTraceId& id) | 功能：根据Begin返回的HiTraceId停止HiTraceChain跟踪；清除当前线程TLS中HiTraceId内容。 输入参数： - id：HiTraceId对象。 输出参数：无。 返回值：无。 |
|
| HiTraceId GetId(); | 功能：从当前线程TLS中获取HiTraceId对象。 输入参数：无。 输出参数：无。 返回值：当前线程上下文的HiTraceId对象。 |
|
| void SetId(const HiTraceId& id) | 功能：设置HiTraceId对象内容到当前线程TLS中。 输入参数： - id：HiTraceId对象。 输出参数：无。 返回值：无。 |
|
| void ClearId() | 功能：清除当前线程TLS中的HiTraceId对象。 输入参数：无。 输出参数：无。 返回值：无。 |
|
| HiTraceId CreateSpan() | 接口功能：获取当前HiTraceId对象中的分支ID。 输入参数：无。 输出参数：无。 返回值：当前分支ID。 |
|
| void Tracepoint(HiTraceTracepointType type, const HiTraceId& id, const char* fmt, …) | 功能：根据埋点信息类型输出HiTraceChain埋点信息，包括时间戳、子分支HiTraceId对象信息。 输入参数： - type：埋点信息类型，具体说明请参考表3 跟踪埋点类型枚举。 - id：当前子分支id。 - fmt：格式化变参描述字符串。 - args：变参。 输出参数：无。 返回值：无。 |
|
| void Tracepoint(HiTraceCommunicationMode mode, HiTraceTracepointType type, const HiTraceId& id, const char* fmt, …) | 功能：根据通信模式、埋点信息类型输出HiTraceChain埋点信息，包括时间戳、子分支HiTraceId对象信息。 输入参数： - mode：通信模式，具体说明请参考表4 跟踪通信类型枚举。 - type：埋点信息类型，具体说明请参考表3 跟踪埋点类型枚举。 - id：当前子分支id。 - fmt：格式化变参描述字符串。 - args：变参。 输出参数：无。 返回值：无。 |
|
| HiTraceId | HiTraceId(); | 功能：缺省构造函数，生成无效HiTraceId对象。 输入参数：无。 输出参数：无。 返回值：无。 |
| HiTraceId(const uint8_t* pIdArray, int len) | 功能：构造函数，根据字节数组创建跟踪HiTraceId对象。 输入参数： - pIdArray：字节数组指针。 - len：字节数组长度。 输出参数：无。 返回值：无。 |
|
| bool IsValid() | 功能：HiTraceId对象是否有效。 输入参数：无。 输出参数：无。 返回值：true 有效；false 无效。 |
|
| bool IsFlagEnabled(HiTraceFlag flag) | 功能：HiTraceId对象的某标志是否置位。 输入参数： - flag：跟踪指示位，具体含义见Begin函数中的定义。 输出参数：无。 返回值：true 该标志置位；false 该标志未置位。 |
|
| void EnableFlag(HiTraceFlag flag) | 功能：设置某跟踪标志位到HiTraceId对象中。 输入参数： - flag：跟踪指示位，具体含义见Begin函数中的定义。 输出参数：无。 返回值：无。 |
|
| int GetFlags() | 功能：获取HiTraceId对象中设置的标志位。 输入参数：无。 输出参数：无。 返回值：跟踪指示位组合，具体含义见Begin函数中的定义。 |
|
| void SetFlags(int flags) | 功能：设置跟踪标志位到HiTraceId对象中。 输入参数： - flags：跟踪指示位组合，具体含义见Begin函数中的定义。 输出参数：无。 返回值：无。 |
|
| uint64_t GetChainId() | 功能：获取跟踪链ID。 输入参数：无。 输出参数：无。 返回值：跟踪链ID。 |
|
| void SetChainId(uint64_t chainId) | 功能：设置跟踪链ID到HiTraceId对象中。 输入参数： - chainId：跟踪链ID。 输出参数：无。 返回值：无。 |
|
| uint64_t GetSpanId() | 接口功能：获取当前HiTraceId对象中的分支ID。 输入参数：无。 输出参数：无。 返回值：当前分支ID。 |
|
| void SetSpanId(uint64_t spanId) | 功能：设置分支ID到HiTraceId对象中。 输入参数： - spanId：分支ID。 输出参数：无。 返回值：无。 |
|
| uint64_t GetParentSpanId() | 功能：获取当前HiTraceId对象中的父分支ID。 输入参数：无。 输出参数：无。 返回值：父分支ID。 |
|
| void SetParentSpanId(uint64_t parentSpanId) | 功能：设置父分支ID到HiTraceId对象中。 输入参数： - parentSpanId：父分支ID。 输出参数：无。 返回值：无。 |
|
| int ToBytes(uint8_t* pIdArray, int len) | 功能：将HiTraceId对象转换为字节数组，便于缓存或者通信传递。 输入参数： - pIdArray：字节数组指针，数组长度至少为HITRACE_ID_LEN。 - len: 字节数组长度 输出参数： - pIdArray：字节数组指针，对象有效时存储转换后的对象数据。 返回值：0 转换失败； >0 有效对象转换数组长度。 |
通信调用处理
业务使用时跨设备/跨进程/跨线程的调用是通过通信机制实现的，HiTraceChain需要通信机制传递traceid。
OpenHarmony系统内置部分通信机制（如ZIDL）已经支持传递traceid。
下面描述了同步通信调用传递traceid的处理过程，异步通信调用处理类似。
对于不支持的扩展通信机制可以参照该方式实现。
图5 同步通信处理
处理流程：
client侧业务模块调用begin()接口启动调用链跟踪。
client侧业务模块发起同步调用transact，到client侧通信组件。
client侧通信组件：
- 从当前线程TLS中获取traceid。
- 生成子调用分支（child traceid）。
- 将child traceid写入同步调用通信数据（transaction data）中。
- 进行CS埋点（Client Send）。
- 将通信数据发送到server侧通信组件。
server侧通信组件收到通信数据：
- 从数据消息包中取出traceid。
- 将traceid设置到当前线程TLS中。
- 进行SR埋点（Server Receive）。
- 然后进行同步调用回调（onTransact）到server侧业务模块。
server侧业务模块进行服务处理，处理完毕发送处理结果（transact reply）到通信组件。
server侧通信组件：
- 进行SS埋点（Server Send）。
- 将响应数据发送到client侧通信组件。
- 清除当前线程TLS中的traceid信息。
client侧通信组件收到响应数据：
- 进行CR埋点（Client Receive）。
- 发送同步调用响应（transact reply）到client侧业务模块。
client侧业务模块进行同步调用响应处理。
client侧业务模块在流程结束时调用end()接口停止调用链跟踪。
开发实例
C++接口实例
- 源代码开发 在类定义头文件或者类实现源文件中，包含hitracechain头文件：
#include "hitrace/tracechain.h"
在业务类实现源文件中使用（启动/结束跟踪）：
using namespace OHOS::HiviewDFX;
auto traceId = HiTraceChain::Begin("MyServiceFlow", HITRACE_FLAG_DEFAULT);
......
HiTraceChain::End(traceId);
- 编译设置，在BUILD.gn里增加子系统SDK依赖：
external_deps = [ "hitrace:libhitracechain" ]
C接口实例
- 源代码开发 在源文件中，包含hitracechain头文件：
#include "hitrace/tracechain.h"
在业务类实现源文件中使用（启动/结束跟踪）：
HiTraceIdStruct traceId = HiTraceChainBegin("MyServiceFlow", HITRACE_FLAG_DEFAULT);
......
HiTraceChainEnd(traceId);
- 编译设置，在BUILD.gn里增加子系统SDK依赖：
external_deps = [ "hitrace:libhitracechain" ]
