卡片代理刷新

卡片代理刷新是一种通过系统应用刷新卡片的机制。卡片提供方不在运行时，仍然可以通过开启了数据共享能力的系统应用完成卡片数据的更新。

实现原理

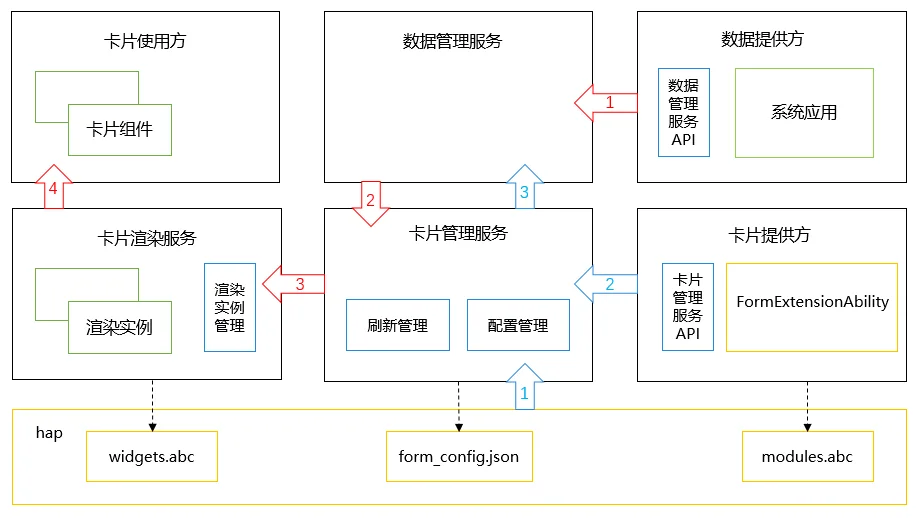

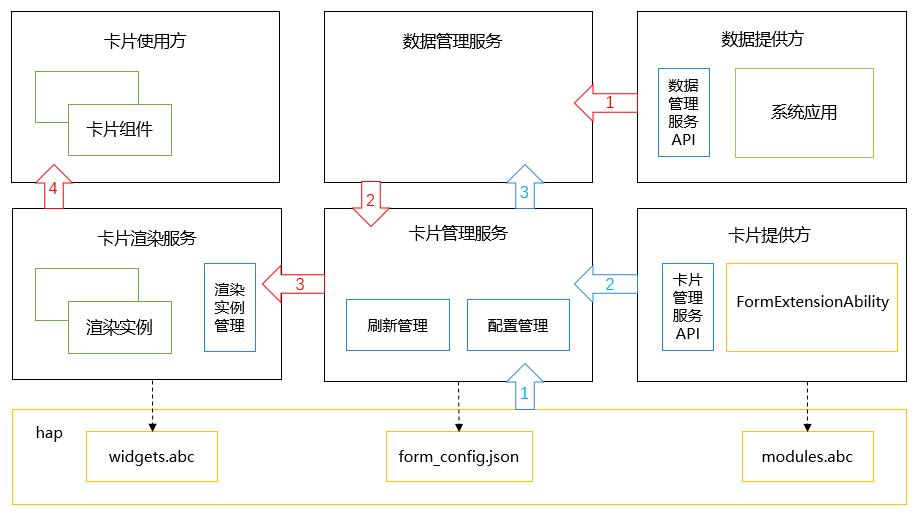

图1 代理刷新运行原理 UpdateWidgetByProxyPrinciple

如图1，与ArkTS卡片实现原理图相比，卡片代理刷新原理新增了数据管理服务和数据提供方。

数据管理服务：该场景下主要提供了多应用间的数据共享的机制。
数据提供方（仅支持系统应用）：系统应用作为数据提供方，需要开启数据共享能力，同时需要自定义key + subscriberId作为共享数据的标识。

说明：

只有系统提供了作为数据提供方的应用，同时提供公开可获得的共享数据标识，才能正常使用该特性。

卡片提供方处理流程（图中蓝色箭头）：

卡片提供方在卡片提供方的配置文件form_config.json中配置dataProxyEnabled字段为true，以开启卡片代理刷新功能。 > 说明： > > 卡片代理刷新开启后，定时刷新失效。
卡片提供方在onAddForm回调中，把数据提供方定义的key + subscriberId返回给卡片管理服务。
卡片管理服务解析卡片提供方的订阅信息，并向数据管理服务注册订阅实例。

卡片代理刷新运行流程（图中红色箭头）：

数据提供方以key + subscriberId作为数据的标识，将数据存储到数据库。
数据管理服务感知到数据库变化，将新的数据发布给当前注册的所有订阅实例。
卡片管理服务从订阅实例中解析出数据，发送给卡片渲染服务。
卡片渲染服务运行卡片页面代码widgets.abc，widgets.abc按新数据进行渲染，并将渲染后的数据发送至卡片使用方对应的卡片组件。

数据提供方提供的共享数据有两种类型：

过程数据，不会一直存储，有老化期，所有应用都可以订阅。
持久化数据，仅系统应用可以订阅。

相应的卡片代理刷新配置有所不同，下面分别介绍具体开发方式。

数据提供方开发步骤

参考数据管理开发指南。

卡片提供方开发步骤（过程数据）

配置form_config.json文件中的dataProxyEnabled字段为true，以启用卡片代理刷新功能，当订阅的过程数据更新时，系统会自动更新卡片数据。

{
"forms": [
  {
    "name": "WidgetProcessData",
    "description": "$string:ProcessDataEntryAbility_desc",
    "src": "./ets/widgetprocessdata/pages/WidgetProcessDataCard.ets",
    "uiSyntax": "arkts",
    "window": {
      "designWidth": 720,
      "autoDesignWidth": true
    },
    "colorMode": "auto",
    "isDefault": true,
    "updateEnabled": true,
    "scheduledUpdateTime": "10:30",
    "defaultDimension": "2*2",
    "supportDimensions": [
      "2*2"
    ],
    "dataProxyEnabled": true
  }
]
}

在onAddForm回调中配置订阅信息proxyData，并通过formBinding返回给卡片管理服务。示例中将key设置为”datashareproxy://com.samples.widgetupdatebyproxy/weather”，subscriberId设置为”11”。 > 说明： > > key可以是uri也可以是简单字符串，subscriberId默认值为当前formId，实际取值都依赖于数据发布方的定义。 “`ts import { formBindingData, FormExtensionAbility } from ‘@kit.FormKit’; import { Want } from ‘@kit.AbilityKit’; import { hilog } from ‘@kit.PerformanceAnalysisKit’;

const TAG: string = ‘ProcessDataFormAbility’; const DOMAIN_NUMBER: number = 0xFF00;

export default class ProcessDataFormAbility extends FormExtensionAbility { onAddForm(want: Want): formBindingData.FormBindingData { let formData: Record = {}; let proxies: formBindingData.ProxyData[] = [ { key: ‘datashareproxy://com.samples.widgetupdatebyproxy/weather’, subscriberId: ‘11’ } ]; let formBinding = formBindingData.createFormBindingData(formData); formBinding.proxies = proxies; hilog.info(DOMAIN_NUMBER, TAG, ‘onAddForm’); return formBinding; } }


- 在[卡片页面文件](https://www.seaxiang.com/blog/htPKPl)中，通过LocalStorage变量获取订阅到的数据，LocalStorage绑定了一个字符串，以key:value的键值对格式来刷新卡片订阅数据，其中key必须与卡片提供方订阅的key保持一致。示例中，通过'city'获取订阅的数据，并在Text组件显示。
  ```ts
  let storageProcess = new LocalStorage();

  @Entry(storageProcess)
  @Component
  struct WidgetProcessDataCard {
    @LocalStorageProp('datashareproxy://com.samples.widgetupdatebyproxy/weather') city: ResourceStr = $r('app.string.loading');

    build() {
      Column() {
        Column() {
          Text(this.city)
            .fontColor('#FFFFFF')
            .opacity(0.9)
            .fontSize(14)
            .margin({ top: '8%', left: '10%' })
        }.width('100%')
        .alignItems(HorizontalAlign.Start)
      }.width('100%').height('100%')
      .backgroundImage($r('app.media.CardEvent'))
      .backgroundImageSize(ImageSize.Cover)
    }
  }

卡片提供方开发步骤（持久化数据，仅对系统应用开放）

配置form_config.json文件中的dataProxyEnabled字段为true，以启用卡片代理刷新功能。

{
"forms": [
  {
    "name": "WidgetPersistentData",
    "description": "This is a service widget update by proxy using persistent data.",
    "src": "./ets/widgetpersistentdata/pages/WidgetPersistentDataCard.ets",
    "uiSyntax": "arkts",
    "window": {
      "designWidth": 720,
      "autoDesignWidth": true
    },
    "colorMode": "auto",
    "isDefault": true,
    "updateEnabled": true,
    "scheduledUpdateTime": "10:30",
    "updateDuration": 1,
    "defaultDimension": "2*2",
    "supportDimensions": [
      "2*2"
    ],
    "dataProxyEnabled": true
  }
]
}

在onAddForm回调中添加订阅模板addTemplate，通过模板谓词告诉数据库订阅的数据条件。然后配置订阅信息proxyData，并通过FormBindingData返回给卡片管理服务。示例中将谓词设置为"list" : "select type from TBL00 limit 0,1"，表示从TBL00数据库中获取type列的第一条数据，数据将会以{"list":[{"type":"value0"}]}格式返回到卡片页面代码widgets.abc中。当订阅的持久化数据更新时，系统会自动更新卡片数据。

说明：

key的取值是uri，依赖于数据发布方定义。

subscriberId可自定义，addTemplate中的subscriberId参数与proxies.subscriberId保持一致即可。 “`ts import { formBindingData, FormExtensionAbility } from ‘@kit.FormKit’; import { Want } from ‘@kit.AbilityKit’; import { dataShare } from ‘@kit.ArkData’;

export default class PersistentDataFormAbility extends FormExtensionAbility { onAddForm(want: Want): formBindingData.FormBindingData { let subscriberId = ‘111’; let template: dataShare.Template = { predicates: { ‘list’: select type from TBL00 where cityId = ${subscriberId} }, scheduler: ” }; dataShare.createDataShareHelper(this.context, ‘datashareproxy://com.samples.widgetupdatebyproxy’, { isProxy: true }).then((data) => { let dataShareHelper = data; dataShareHelper.addTemplate(‘datashareproxy://com.samples.widgetupdatebyproxy/test’, subscriberId, template); }); let formData: Record = {}; let proxies: formBindingData.ProxyData[] = [ { key: ‘datashareproxy://com.samples.widgetupdatebyproxy/test’, subscriberId: subscriberId } ];
  let formBinding: formBindingData.FormBindingData = {
    data: JSON.stringify(formData),
    proxies: proxies
  };
  return formBinding;
}
} “`

在卡片页面文件中，通过LocalStorage变量获取订阅到的数据，LocalStorage绑定了一个字符串，以key:value的键值对格式来刷新卡片订阅数据，其中key必须与卡片提供方订阅的key保持一致。示例中，通过’list’获取订阅的数据，并把第一个元素的值显示在Text组件上。 “`ts let storagePersis = new LocalStorage();

@Entry(storagePersis) @Component struct WidgetPersistentDataCard { readonly FULL_WIDTH_PERCENT: string = ‘100%’; readonly FULL_HEIGHT_PERCENT: string = ‘100%’; @LocalStorageProp(‘list’) list: Record[] = [{ ‘type’: ‘a’ }];

build() {
  Column() {
    Column() {
      Text((this.list[0]['type']))
        .fontColor('#FFFFFF')
        .opacity(0.9)
        .fontSize(14)
        .margin({ top: '8%', left: '10%' })
    }.width('100%')
    .alignItems(HorizontalAlign.Start)
  }.width(this.FULL_WIDTH_PERCENT).height(this.FULL_HEIGHT_PERCENT)
  .backgroundImage($r('app.media.CardEvent'))
  .backgroundImageSize(ImageSize.Cover)
}

} “`
