复杂文本绘制与显示（ArkTS）

在进行文本绘制时，可以通过选择合适的字体、大小和颜色完成简单文本的绘制与显示；此外，还支持通过设置其他丰富的样式、语言、段落等进行复杂文本的绘制。

复杂文本绘制主要包含以下几个场景：

  • 多语言文本绘制与显示

  • 多行文本绘制与显示

  • 多类型文本绘制与显示

多语言文本绘制与显示

多语言支持是全球化应用的基础。多语言文本绘制需要支持不同语言的字符集及其独特的显示需求，例如右到左语言（如阿拉伯语）或竖排文本（如中文）。开发者需要理解不同语言的渲染特性，确保文本的正确显示。

在多语言文本使用的场景下，主要通过指定TextStyle文本样式中的locale字段来实现，可直接通过locale字段的值优先匹配对应字体，跳过遍历列表匹配字体的过程，从而降低匹配时间和内存使用。

开发步骤

  1. 通过context获取到Canvas画布对象。
   let canvas = context.canvas;
  1. 初始化文本样式。
   let myTextStyle: text.TextStyle = {
     color: {
       alpha: 255,
       red: 255,
       green: 0,
       blue: 0
     },
     fontSize: 50,
     // 设置语言偏好为简体中文
     locale: "zh-Hans"
   };
  1. 初始化段落样式。
   let myParagraphStyle: text.ParagraphStyle = {
     textStyle: myTextStyle,
   };
  1. 初始化段落对象，并添加文本。
   let fontCollection = text.FontCollection.getGlobalInstance();
   let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);
   // 更新文本样式
   paragraphBuilder.pushStyle(myTextStyle);
   // 添加文本
   paragraphBuilder.addText("你好，世界");
  1. 排版段落并进行文本绘制。
   // 生成段落
   let paragraph = paragraphBuilder.build();
   // 布局
   paragraph.layoutSync(1250);
   // 绘制文本
   paragraph.paint(canvas, 10, 0);

完整示例

此示例中，要绘制的文本为简体中文，将语言偏好设置为简体中文，在匹配文字字体时，会优先匹配简体，从而提高绘制的效率。

import { NodeController, FrameNode, RenderNode, DrawContext } from '@kit.ArkUI'
import { UIContext } from '@kit.ArkUI'
import { drawing } from '@kit.ArkGraphics2D'
import { text } from '@kit.ArkGraphics2D'
import { image } from '@kit.ImageKit'
import { common2D } from '@kit.ArkGraphics2D'

// 创建一个MyRenderNode类，并绘制文本。
class MyRenderNode extends RenderNode {
  async draw(context: DrawContext) {
    // 绘制代码逻辑写在这里
    let canvas = context.canvas;

    let myTextStyle: text.TextStyle = {
      color: {
        alpha: 255,
        red: 255,
        green: 0,
        blue: 0
      },
      fontSize: 50,
      // 设置语言偏好为简体中文
      locale: "zh-Hans"
    };

    let myParagraphStyle: text.ParagraphStyle = {
      textStyle: myTextStyle,
    };
    let fontCollection = text.FontCollection.getGlobalInstance();
    let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);
    // 更新文本样式
    paragraphBuilder.pushStyle(myTextStyle);
    // 添加文本
    paragraphBuilder.addText("你好，世界");
    // 生成段落
    let paragraph = paragraphBuilder.build();
    // 布局
    paragraph.layoutSync(1250);
    // 绘制文本
    paragraph.paint(canvas, 10, 0);
  }
}

// 创建一个MyRenderNode对象
const textNode = new MyRenderNode()
// 定义newNode的像素格式
textNode.frame = {
  x: 0,
  y: 0,
  width: 400,
  height: 600
}
textNode.pivot = { x: 0.2, y: 0.8 }
textNode.scale = { x: 1, y: 1 }

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode {
    this.rootNode = new FrameNode(uiContext)
    if (this.rootNode == null) {
      return this.rootNode
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.frame = {
        x: 0,
        y: 0,
        width: 10,
        height: 500
      }
      renderNode.pivot = { x: 50, y: 50 }
    }
    return this.rootNode
  }

  addNode(node: RenderNode): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.appendChild(node)
    }
  }

  clearNodes(): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.clearChildren()
    }
  }
}

let myNodeController: MyNodeController = new MyNodeController()

async function performTask() {
  myNodeController.clearNodes()
  myNodeController.addNode(textNode)
}

@Entry
@Component
struct Font08 {
  @State src: Resource = $r('app.media.startIcon')
  build() {
    Column() {
      Row() {
        NodeContainer(myNodeController)
          .height('100%')
          .width('100%')
        Image(this.src)
          .width('0%').height('0%')
          .onComplete(
            () => {
              performTask();
            })
      }
      .width('100%')
    }
  }
}

效果展示

zh-cn_image_0000002246603733

多行文本绘制与显示

多行文本相对于单行文本比较复杂，一般针对多行文本，需要进行文本排版、断词策略设置、文本对齐方式、最大行数限制等，主要通过设置段落样式实现。

实现说明

段落样式（ParagraphStyle）是对多行文本中每段内容的样式设置，包括断词策略、文本对齐方式、最大行数限制等。开发者可以通过对不同段落进行样式化，以提高文本的可读性和美观性。

开发步骤

  1. 通过context获取到Canvas画布对象。
   // 绘制代码逻辑写在这里
   let canvas = context.canvas;
  1. 初始化文本样式。
   let myTextStyle: text.TextStyle = {
     color: {
       alpha: 255,
       red: 255,
       green: 0,
       blue: 0
     },
     fontSize: 50,
   };
  1. 初始化段落样式。
   let myParagraphStyle: text.ParagraphStyle = {
     textStyle: myTextStyle,
     // 本文对齐方式
     align: text.TextAlign.LEFT,
     // 最大行数
     maxLines: 3,
     // 断词策略
     wordBreak: text.WordBreak.BREAK_WORD
   };
  1. 初始化段落对象，并添加占位符和文本。
   let fontCollection = text.FontCollection.getGlobalInstance();
   let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);
   // 更新文本样式
   paragraphBuilder.pushStyle(myTextStyle);
   // 添加文本
   paragraphBuilder.addText("Hello World Hello World Hello World Hello World Hello World Hello World " +
     "Hello World Hello World Hello World Hello World Hello World Hello World Hello World Hello World " +
     "Hello World Hello World Hello World Hello World Hello World ");
  1. 排版段落并进行文本绘制。
   // 生成段落
   let paragraph = paragraphBuilder.build();
   // 布局
   paragraph.layoutSync(1250);
   // 绘制文本
   paragraph.paint(canvas, 10, 0);

完整示例

import { NodeController, FrameNode, RenderNode, DrawContext } from '@kit.ArkUI'
import { UIContext } from '@kit.ArkUI'
import { drawing } from '@kit.ArkGraphics2D'
import { text } from '@kit.ArkGraphics2D'
import { image } from '@kit.ImageKit'
import { common2D } from '@kit.ArkGraphics2D'

// 创建一个MyRenderNode类，并绘制文本。
class MyRenderNode extends RenderNode {
  async draw(context: DrawContext) {
    // 绘制代码逻辑写在这里
    let canvas = context.canvas;

    let myTextStyle: text.TextStyle = {
      color: {
        alpha: 255,
        red: 255,
        green: 0,
        blue: 0
      },
      fontSize: 50,
    };

    let myParagraphStyle: text.ParagraphStyle = {
      textStyle: myTextStyle,
      // 本文对齐方式
      align: text.TextAlign.LEFT,
      // 最大行数
      maxLines: 3,
      // 断词策略
      wordBreak: text.WordBreak.BREAK_WORD
    };
    let fontCollection = text.FontCollection.getGlobalInstance();
    let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);
    // 更新文本样式
    paragraphBuilder.pushStyle(myTextStyle);
    // 添加文本
    paragraphBuilder.addText("Hello World Hello World Hello World Hello World Hello World Hello World " +
      "Hello World Hello World Hello World Hello World Hello World Hello World Hello World Hello World " +
      "Hello World Hello World Hello World Hello World Hello World ");
    // 生成段落
    let paragraph = paragraphBuilder.build();
    // 布局
    paragraph.layoutSync(1250);
    // 绘制文本
    paragraph.paint(canvas, 10, 0);
  }
}

// 创建一个MyRenderNode对象
const textNode = new MyRenderNode()
// 定义newNode的像素格式
textNode.frame = {
  x: 0,
  y: 0,
  width: 400,
  height: 600
}
textNode.pivot = { x: 0.2, y: 0.8 }
textNode.scale = { x: 1, y: 1 }

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode {
    this.rootNode = new FrameNode(uiContext)
    if (this.rootNode == null) {
      return this.rootNode
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.frame = {
        x: 0,
        y: 0,
        width: 10,
        height: 500
      }
      renderNode.pivot = { x: 50, y: 50 }
    }
    return this.rootNode
  }

  addNode(node: RenderNode): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.appendChild(node)
    }
  }

  clearNodes(): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.clearChildren()
    }
  }
}

let myNodeController: MyNodeController = new MyNodeController()

async function performTask() {
  myNodeController.clearNodes()
  myNodeController.addNode(textNode)
}

@Entry
@Component
struct Font08 {
  @State src: Resource = $r('app.media.startIcon')
  build() {
    Column() {
      Row() {
        NodeContainer(myNodeController)
          .height('100%')
          .width('100%')
        Image(this.src)
          .width('0%').height('0%')
          .onComplete(
            () => {
              performTask();
            })
      }
      .width('100%')
    }
  }
}

效果展示

段落样式设置（断词策略、文本对齐方式、最大行数限制） 效果示意

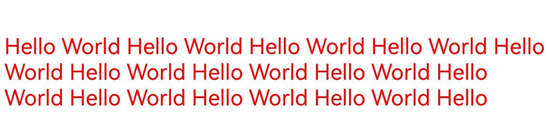

文本对齐方式为text.TextAlign.LEFT，最大行数为3，断词策略为text.WordBreak.BREAK_WORD。 zh-cn_image_0000002246563849
文本对齐方式为text.TextAlign.RIGHT，最大行数为3，断词策略为text.WordBreak.BREAK_WORD。 zh-cn_image_0000002211443900

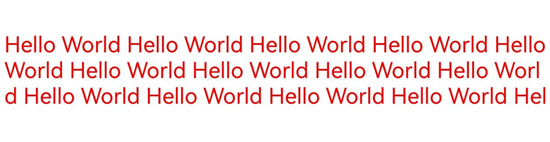

文本对齐方式为text.TextAlign.LEFT，最大行数为3，断词策略为text.WordBreak.BREAK_ALL。 zh-cn_image_0000002211603680

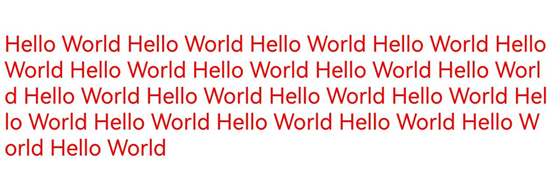

文本对齐方式为text.TextAlign.LEFT ，最大行数为10 ，断词策略为text.WordBreak.BREAK_ALL。 zh-cn_image_0000002246563845

多样式文本绘制与显示

除基本文字、排版属性之外，针对应用中不同文本的设计，开发者可能需要设置使用不同的绘制样式或能力，以凸显对应文本的独特表现或风格，此时可以结合使用多种绘制样式进行文本的渲染。

当前支持的多样式绘制及各绘制样式侧重效果如下：

  • 装饰线样式绘制： 主要通过不同的线条样式对文本进行装饰，可以使文本更加突出，富有表现力。

  • 字体特性绘制： 主要通过字体的变化，包括粗细、斜体等特性来改变文本的外观，增强文本的可读性和美观性。

  • 可变字体绘制： 对应提供文本在不同的显示环境和设备上灵活灵活调整的能力，可满足更为精细的视觉效果。

  • 文本阴影绘制： 主要通过在文本周围添加阴影效果，以提升文本的层次感和立体感，从而使文本更具吸引力。

  • 占位符绘制： 可以在不确定文本内容时保持文本布局的稳定性，使得文本显示更为流畅和自然。

装饰线

装饰线（Decoration）是指在文本上方、下方或中间添加的装饰性线条，当前支持上划线、下划线、删除线。

可以通过添加文本装饰线，提升文本的视觉效果和可读性。

使用装饰线需要初始化装饰线样式对象，并添加到文本样式中，从而在文本绘制时生效。

字体特征

字体特征（FontFeature）绘制专注于在文本渲染过程中对字体特性（如粗体、斜体、字体变种等）的处理，允许字体在不同的排版场景下表现出不同的效果，可用于增强文本的表现力，使其更符合设计和阅读需求。

常见的FontFeature包含有liga、frac、case等，需要对应的ttf文件支持才能正常使能。

可变字体

可变字体（FontVariation）是一种在一个字体文件中包含多个字形变体的字体格式，允许在一个字体文件内灵活地调整字体的各种属性（如字重、字宽、斜体等）。

与传统字体文件（每种变体需要一个独立的文件）不同，可变字体在一个字体文件中包含多个变体轴，可通过使用可变字体实现文本渲染绘制时的平滑过渡。

文本阴影

文本阴影（TextShadow）为文本提供了深度感，使得文本在背景上更具立体感。通常用于提升文本的视觉吸引力或增强可读性，尤其是在色彩对比度较低的场景下。

其中，TesxtShadow有三个属性，分别为阴影颜色color、阴影基于当前文本的偏移位置point、阴影半径blurRadius。

使用阴影效果需要在文本样式中设置对应的阴影效果数组，从而在文本绘制时生效。

占位符

占位符绘制用于处理文本中占位符符号的渲染。

占位符也是用来实现图文混排的关键，是指在实际图像或内容注册之前，用来预先提供货替代某个位置的视觉元素。

开发步骤

  1. 通过context获取到Canvas画布对象。
   // 绘制代码逻辑写在这里
   let canvas = context.canvas;
  1. 初始化文本样式。
   // 初始化装饰线对象
   let decorations: text.Decoration =
     {
       // 装饰线类型，支持上划线、下划线、删除线
       textDecoration: text.TextDecorationType.UNDERLINE,
       // 装饰线颜色
       color: {
         alpha: 255,
         red: 255,
         green: 0,
         blue: 0
       },
       // 装饰线样式，支持波浪，虚线，直线等
       decorationStyle:text.TextDecorationStyle.SOLID,
       // 装饰线的高度
       decorationThicknessScale: 1
     };

   let myTextStyle: text.TextStyle = {
     color: {
       alpha: 255,
       red: 255,
       green: 0,
       blue: 0
     },
     fontSize: 300,
     // 设置装饰线
     decoration: decorations,
     // 可变字体
     fontVariations: [{axis: 'wght', value: 555}],
     // 文本阴影
     textShadows: [{color: { alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 }, point: {x:10,y:10}, blurRadius: 10}],
     // 开启字体特征
     fontFeatures: [{name: 'frac', value: 1}]
   };
  1. 初始化段落样式。
   let myParagraphStyle: text.ParagraphStyle = {
     textStyle: myTextStyle
   };
  1. 初始化段落对象，并添加占位符和文本。
   let fontCollection = text.FontCollection.getGlobalInstance();
   let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);

   // 初始化占位符对象
   let myPlaceholderSpan: text.PlaceholderSpan = {
     width: 300,//宽度
     height: 300,//高度
     align: text.PlaceholderAlignment.BOTTOM_OF_ROW_BOX, //基线对齐策略
     baseline: text.TextBaseline.ALPHABETIC,//使用的文本基线类型
     baselineOffset: 100//相比基线的偏移量。只有对齐策略是OFFSET_AT_BASELINE时生效
   };
   // 添加占位符
   paragraphBuilder.addPlaceholder(myPlaceholderSpan)

   // 更新文本样式
   paragraphBuilder.pushStyle(myTextStyle);
   // 添加文本
   paragraphBuilder.addText("1/2 1/3 1/4 ");
  1. 排版段落并进行文本绘制。
   //生成段落
   let paragraph = paragraphBuilder.build();
   // 布局
   paragraph.layoutSync(1250);
   // 绘制文本
   paragraph.paint(canvas, 0, 0);
  1. 绘制占位符所在的内容。
   let placeholderRects = paragraph.getRectsForPlaceholders();//获取全部占位符的数组
   let left = placeholderRects[0].rect.left//获取第一个占位符的左边界
   let top = placeholderRects[0].rect.top//获取第一个占位符的上边界
   let right = placeholderRects[0].rect.right//获取第一个占位符的有边界
   let bottom = placeholderRects[0].rect.bottom//获取第一个占位符的下边界
   let pen: drawing.Pen =  new drawing.Pen()
   let pen_color : common2D.Color = { alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 }
   pen.setColor(pen_color)
   canvas.attachPen(pen)
   canvas.drawRect(left,top,right,bottom)//使用draw方法绘制占位符矩形框

完整示例

import { NodeController, FrameNode, RenderNode, DrawContext } from '@kit.ArkUI'
import { UIContext } from '@kit.ArkUI'
import { drawing } from '@kit.ArkGraphics2D'
import { text } from '@kit.ArkGraphics2D'
import { image } from '@kit.ImageKit'
import { common2D } from '@kit.ArkGraphics2D'

// 创建一个MyRenderNode类，并绘制文本。
class MyRenderNode extends RenderNode {
  async draw(context: DrawContext) {
    // 绘制代码逻辑写在这里
    let canvas = context.canvas;

    // 初始化装饰线对象
    let decorations: text.Decoration =
      {
        // 装饰线类型，支持上划线、下划线、删除线
        textDecoration: text.TextDecorationType.UNDERLINE,
        // 装饰线颜色
        color: {
          alpha: 255,
          red: 255,
          green: 0,
          blue: 0
        },
        // 装饰线样式，支持波浪，虚线，直线等
        decorationStyle:text.TextDecorationStyle.SOLID,
        // 装饰线的高度
        decorationThicknessScale: 1
      };

    let myTextStyle: text.TextStyle = {
      color: {
        alpha: 255,
        red: 255,
        green: 0,
        blue: 0
      },
      fontSize: 300,
      // 设置装饰线
      decoration: decorations,
      // 可变字体
      fontVariations: [{axis: 'wght', value: 555}],
      // 文本阴影
      textShadows: [{color: { alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 }, point: {x:10,y:10}, blurRadius: 10}],
      // 开启字体特征
      fontFeatures: [{name: 'frac', value: 1}]
    };

    let myParagraphStyle: text.ParagraphStyle = {
      textStyle: myTextStyle
    };

    let fontCollection = text.FontCollection.getGlobalInstance();
    let paragraphBuilder = new text.ParagraphBuilder(myParagraphStyle, fontCollection);

    // 初始化占位符对象
    let myPlaceholderSpan: text.PlaceholderSpan = {
      width: 300,//宽度
      height: 300,//高度
      align: text.PlaceholderAlignment.BOTTOM_OF_ROW_BOX, //基线对齐策略
      baseline: text.TextBaseline.ALPHABETIC,//使用的文本基线类型
      baselineOffset: 100//相比基线的偏移量。只有对齐策略是OFFSET_AT_BASELINE时生效
    };
    // 添加占位符
    paragraphBuilder.addPlaceholder(myPlaceholderSpan)

    // 更新文本样式
    paragraphBuilder.pushStyle(myTextStyle);
    // 添加文本
    paragraphBuilder.addText("1/2 1/3 1/4 ");

    // 生成段落
    let paragraph = paragraphBuilder.build();
    // 布局
    paragraph.layoutSync(1250);
    // 绘制文本
    paragraph.paint(canvas, 0, 0);

    let placeholderRects = paragraph.getRectsForPlaceholders();//获取全部占位符的数组
    let left = placeholderRects[0].rect.left// 获取第一个占位符的左边界
    let top = placeholderRects[0].rect.top// 获取第一个占位符的上边界
    let right = placeholderRects[0].rect.right// 获取第一个占位符的有边界
    let bottom = placeholderRects[0].rect.bottom// 获取第一个占位符的下边界
    let pen: drawing.Pen =  new drawing.Pen()
    let pen_color : common2D.Color = { alpha: 0xFF, red: 0xFF, green: 0x00, blue: 0x00 }
    pen.setColor(pen_color)
    canvas.attachPen(pen)
    canvas.drawRect(left,top,right,bottom)// 使用draw方法绘制占位符矩形框
  }
}

// 创建一个MyRenderNode对象
const textNode = new MyRenderNode()
// 定义newNode的像素格式
textNode.frame = {
  x: 0,
  y: 0,
  width: 400,
  height: 600
}
textNode.pivot = { x: 0.2, y: 0.8 }
textNode.scale = { x: 1, y: 1 }

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode {
    this.rootNode = new FrameNode(uiContext)
    if (this.rootNode == null) {
      return this.rootNode
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.frame = {
        x: 0,
        y: 0,
        width: 10,
        height: 500
      }
      renderNode.pivot = { x: 50, y: 50 }
    }
    return this.rootNode
  }

  addNode(node: RenderNode): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.appendChild(node)
    }
  }

  clearNodes(): void {
    if (this.rootNode == null) {
      return
    }
    const renderNode = this.rootNode.getRenderNode()
    if (renderNode != null) {
      renderNode.clearChildren()
    }
  }
}

let myNodeController: MyNodeController = new MyNodeController()

async function performTask() {
  myNodeController.clearNodes()
  myNodeController.addNode(textNode)
}

@Entry
@Component
struct Font08 {
  @State src: Resource = $r('app.media.startIcon')
  build() {
    Column() {
      Row() {
        NodeContainer(myNodeController)
          .height('100%')
          .width('100%')
        Image(this.src)
          .width('0%').height('0%')
          .onComplete(
            () => {
              performTask();
            })
      }
      .width('100%')
    }
  }
}

效果展示

样式设置（装饰线样式、可变字体、文本阴影、字体特征、占位符） 示意效果

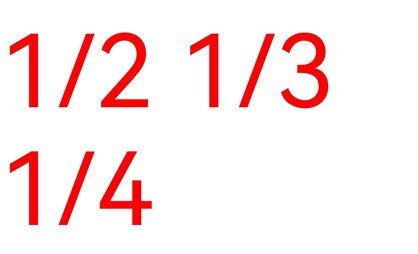

不开启装饰线、可变字体、文本阴影、字体特征，不添加占位符。 zh-cn_image_0000002211603688

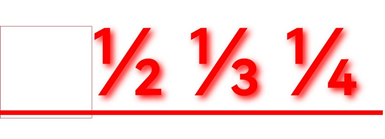

开启装饰线、可变字体、文本阴影、字体特征，添加占位符。 zh-cn_image_0000002211443912

你可能感兴趣的鸿蒙文章

harmony 鸿蒙ArkGraphics 2D（方舟2D图形服务）

harmony 鸿蒙ArkGraphics 2D简介

harmony 鸿蒙基础绘制效果（ArkTS）

harmony 鸿蒙基础绘制效果（C/C++）

harmony 鸿蒙画布的获取与绘制结果的显示（ArkTS）

harmony 鸿蒙画布的获取与绘制结果的显示（C/C++）

harmony 鸿蒙画布操作及状态处理（ArkTS）

harmony 鸿蒙画布操作及状态处理（C/C++）

harmony 鸿蒙复杂绘制效果（ArkTS）

harmony 鸿蒙复杂绘制效果（C/C++）

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://www.seaxiang.com/blog/pLlIYg
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
