创建简单视图

在这一小节中，我们将开始食物详情页的开发，学习如何通过容器组件Stack、Flex和基础组件Image、Text，构建用户自定义组件，完成图文并茂的食物介绍。

在创建页面前，请先创建ArkTS工程，FA模型请参考创建FA模型的ArkTS工程，Stage模型请参考创建Stage模型的ArkTS工程。

构建Stack布局

  1. 创建食物名称。

在index.ets文件中，创建Stack组件，将Text组件放进Stack组件的花括号中，使其成为Stack组件的子组件。Stack组件为堆叠组件，可以包含一个或多个子组件，其特点是后一个子组件覆盖前一个子组件。

   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack() {
           Text('Tomato')
               .fontSize(26)
               .fontWeight(500)
       }
     }
   }

zh-cn_image_0000001214128687

  1. 食物图片展示。 创建Image组件，指定Image组件的url，Image组件是必选构造参数组件。为了让Text组件在Image组件上方显示，所以要先声明Image组件。图片资源放在resources下的rawfile文件夹内，引用rawfile下资源时使用$rawfile('filename')的形式，filename为rawfile目录下的文件相对路径。当前$rawfile仅支持Image控件引用图片资源。
   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack() {
           Image($rawfile('Tomato.png'))
           Text('Tomato')
               .fontSize(26)
               .fontWeight(500)
       }
     }
   }

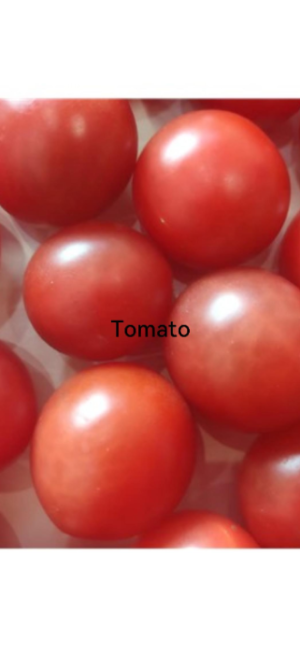

zh-cn_image_0000001168410342

  1. 通过资源访问图片。 除指定图片路径外，也可以使用引用媒体资源符$r引用资源，需要遵循resources文件夹的资源限定词的规则。右键resources文件夹，点击New>Resource Directory，选择Resource Type为Media（图片资源）。

将Tomato.png放入media文件夹内。就可以通过$r('app.type.name')的形式引用应用资源，即$r('app.media.Tomato')。

   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack() {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
           .height(357)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
       }
     }
   }

  1. 设置Image宽高，并且将image的objectFit属性设置为ImageFit.Contain，即保持图片长宽比的情况下，使得图片完整地显示在边界内。 如果Image填满了整个屏幕，原因如下：

    1. Image没有设置宽高。

    2. Image的objectFit默认属性是ImageFit.Cover，即在保持长宽比的情况下放大或缩小，使其填满整个显示边界。

   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack() {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
           .height(357)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
       }
     }
   }

 ![zh-cn_image_0000001214210217](figures/zh-cn_image_0000001214210217.png)
  1. 设置食物图片和名称布局。设置Stack的对齐方式为底部起始端对齐，Stack默认为居中对齐。设置Stack构造参数alignContent为Alignment.BottomStart。其中Alignment和FontWeight一样，都是框架提供的内置枚举类型。
   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack({ alignContent: Alignment.BottomStart }) {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
           .height(357)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
       }
     }
   }

 ![zh-cn_image_0000001168728872](figures/zh-cn_image_0000001168728872.png)

  1. 调整Text组件的外边距margin，使其距离左侧和底部有一定的距离。margin是简写属性，可以统一指定四个边的外边距，也可以分别指定。具体设置方式如下：

    1. 参数为Length时，即统一指定四个边的外边距，比如margin(20)，即上、右、下、左四个边的外边距都是20。
    2. 参数为{top?: Length, right?: Length, bottom?: Length, left?:Length}，即分别指定四个边的边距，比如margin({ left: 26, bottom: 17.4 })，即左边距为26，下边距为17.4。
   @Entry
   @Component
   struct MyComponent {
     build() {
       Stack({ alignContent: Alignment.BottomStart }) {
           Image($r('app.media.Tomato'))
               .objectFit(ImageFit.Contain)
               .height(357)
           Text('Tomato')
               .fontSize(26)
               .fontWeight(500)
               .margin({left: 26, bottom: 17.4})
       }
     }
   }

 ![zh-cn_image_0000001213968747](figures/zh-cn_image_0000001213968747.png)
  1. 调整组件间的结构，语义化组件名称。创建页面入口组件为FoodDetail，在FoodDetail中创建Column，设置水平方向上居中对齐 alignItems(HorizontalAlign.Center)。MyComponent组件名改为FoodImageDisplay，为FoodDetail的子组件。

Column是子组件竖直排列的容器组件，本质为线性布局，所以只能设置交叉轴方向的对齐。

   @Component
   struct FoodImageDisplay {
     build() {
       Stack({ alignContent: Alignment.BottomStart }) {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
           .margin({ left: 26, bottom: 17.4 })
       }
       .height(357)
     }
   }

   @Entry
   @Component
   struct FoodDetail {
     build() {
       Column() {
         FoodImageDisplay()
       }
       .alignItems(HorizontalAlign.Center)
     }
   }

构建Flex布局

开发者可以使用Flex弹性布局来构建食物的食物成分表，弹性布局在本场景的优势在于可以免去多余的宽高计算，通过比例来设置不同单元格的大小，更加灵活。

  1. 创建ContentTable组件，使其成为页面入口组件FoodDetail的子组件。
   @Component
   struct FoodImageDisplay {
     build() {
       Stack({ alignContent: Alignment.BottomStart }) {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
           .height(357)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
           .margin({ left: 26, bottom: 17.4 })
       }
     }
   }

   @Component
   struct ContentTable {
     build() {
     }
   }

   @Entry
   @Component
   struct FoodDetail {
     build() {
       Column() {
         FoodImageDisplay()
         ContentTable()
       }
       .alignItems(HorizontalAlign.Center)
     }
   }
  1. 创建Flex组件展示Tomato两类成分。 一类是热量Calories，包含卡路里（Calories）；一类是营养成分Nutrition，包含蛋白质（Protein）、脂肪（Fat）、碳水化合物（Carbohydrates）和维生素C（VitaminC）。

先创建热量这一类。创建Flex组件，高度为280，上、右、左内边距为30，包含三个Text子组件分别代表类别名（Calories），含量名称（Calories）和含量数值（17kcal）。Flex组件默认为水平排列方式。

已省略FoodImageDisplay代码，只针对ContentTable进行扩展。

   @Component
   struct ContentTable {
     build() {
       Flex() {
         Text('Calories')
           .fontSize(17.4)
           .fontWeight(FontWeight.Bold)
         Text('Calories')
           .fontSize(17.4)
         Text('17kcal')
           .fontSize(17.4)
       }
       .height(280)
       .padding({ top: 30, right: 30, left: 30 })
     }
   }

   @Entry
   @Component
   struct FoodDetail {
     build() {
       Column() {
         FoodImageDisplay()
         ContentTable()
       }
       .alignItems(HorizontalAlign.Center)
     }
   }

  ![zh-cn_image_0000001169759552](figures/zh-cn_image_0000001169759552.png)
  1. 调整布局，设置各部分占比。分类名占比（layoutWeight）为1，成分名和成分含量一共占比（layoutWeight）2。成分名和成分含量位于同一个Flex中，成分名占据所有剩余空间flexGrow(1)。
   @Component
   struct FoodImageDisplay {
     build() {
       Stack({ alignContent: Alignment.BottomStart }) {
         Image($r('app.media.Tomato'))
           .objectFit(ImageFit.Contain)
           .height(357)
         Text('Tomato')
           .fontSize(26)
           .fontWeight(500)
           .margin({ left: 26, bottom: 17.4 })
       }
     }
   }

   @Component
   struct ContentTable {
     build() {
       Flex() {
         Text('Calories')
           .fontSize(17.4)
           .fontWeight(FontWeight.Bold)
           .layoutWeight(1)
         Flex() {
           Text('Calories')
             .fontSize(17.4)
             .flexGrow(1)
           Text('17kcal')
             .fontSize(17.4)
         }
         .layoutWeight(2)
       }
       .height(280)
       .padding({ top: 30, right: 30, left: 30 })
     }
   }

   @Entry
   @Component
   struct FoodDetail {
     build() {
       Column() {
         FoodImageDisplay()
         ContentTable()
       }
       .alignItems(HorizontalAlign.Center)
     }
   }

 ![zh-cn_image_0000001215079443](figures/zh-cn_image_0000001215079443.png)
  1. 仿照热量分类创建营养成分分类。营养成分部分（Nutrition）包含：蛋白质（Protein）、脂肪（Fat）、碳水化合物（Carbohydrates）和维生素C（VitaminC）四个成分，后三个成分在表格中省略分类名，用空格代替。 设置外层Flex为竖直排列FlexDirection.Column， 在主轴方向（竖直方向）上等距排列FlexAlign.SpaceBetween，在交叉轴方向（水平轴方向）上首部对齐排列ItemAlign.Start。
   @Component
   struct ContentTable {
     build() {
       Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.SpaceBetween, alignItems: ItemAlign.Start }) {
         Flex() {
           Text('Calories')
             .fontSize(17.4)
             .fontWeight(FontWeight.Bold)
             .layoutWeight(1)
           Flex() {
             Text('Calories')
               .fontSize(17.4)
               .flexGrow(1)
             Text('17kcal')
               .fontSize(17.4)
           }
           .layoutWeight(2)
         }
         Flex() {
           Text('Nutrition')
             .fontSize(17.4)
             .fontWeight(FontWeight.Bold)
             .layoutWeight(1)
           Flex() {
             Text('Protein')
               .fontSize(17.4)
               .flexGrow(1)
             Text('0.9g')
               .fontSize(17.4)
           }
           .layoutWeight(2)
         }
         Flex() {
           Text(' ')
             .fontSize(17.4)
             .fontWeight(FontWeight.Bold)
             .layoutWeight(1)
           Flex() {
             Text('Fat')
               .fontSize(17.4)
               .flexGrow(1)
             Text('0.2g')
               .fontSize(17.4)
           }
           .layoutWeight(2)
         }
         Flex() {
           Text(' ')
             .fontSize(17.4)
             .fontWeight(FontWeight.Bold)
             .layoutWeight(1)
           Flex() {
             Text('Carbohydrates')
               .fontSize(17.4)
               .flexGrow(1)
             Text('3.9g')
               .fontSize(17.4)
           }
           .layoutWeight(2)
         }
         Flex() {
           Text(' ')
             .fontSize(17.4)
             .fontWeight(FontWeight.Bold)
             .layoutWeight(1)
           Flex() {
             Text('vitaminC')
               .fontSize(17.4)
               .flexGrow(1)
             Text('17.8mg')
               .fontSize(17.4)
           }
           .layoutWeight(2)
         }
       }
       .height(280)
       .padding({ top: 30, right: 30, left: 30 })
     }
   }

   @Entry
   @Component
   struct FoodDetail {
       build() {
           Column() {
               FoodImageDisplay()
               ContentTable()
           }
           .alignItems(HorizontalAlign.Center)
       }
   }

zh-cn_image_0000001215199399

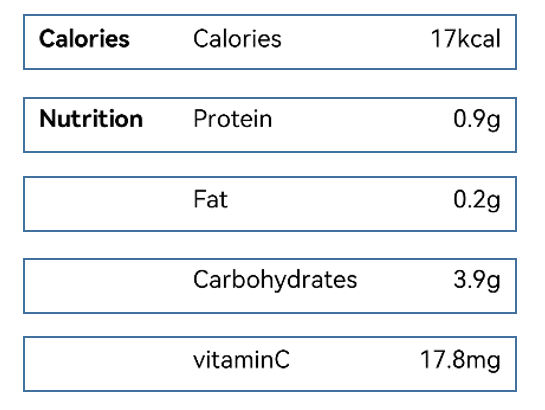

  1. 使用自定义构造函数\@Builder简化代码。可以发现，每个成分表中的成分单元其实都是一样的UI结构。 zh-cn_image_0000001169599582

当前对每个成分单元都进行了声明，造成了代码的重复和冗余。可以使用\@Builder来构建自定义方法，抽象出相同的UI结构声明。\@Builder修饰的方法和Component的build方法都是为了声明一些UI渲染结构，遵循一样的ArkTS语法。开发者可以定义一个或者多个\@Builder修饰的方法，但Component的build方法必须只有一个。

在ContentTable内声明\@Builder修饰的IngredientItem方法，用于声明分类名、成分名称和成分含量UI描述。

    @Component
   struct ContentTable {
     @Builder IngredientItem(title:string, name: string, value: string) {
       Flex() {
         Text(title)
           .fontSize(17.4)
           .fontWeight(FontWeight.Bold)
           .layoutWeight(1)
         Flex({ alignItems: ItemAlign.Center }) {
           Text(name)
             .fontSize(17.4)
             .flexGrow(1)
           Text(value)
             .fontSize(17.4)
         }
         .layoutWeight(2)
       }
     }
   }

在ContentTable的build方法内调用IngredientItem接口，需要用this去调用该Component作用域内的方法，以此来区分全局的方法调用。

   @Component
   struct ContentTable {
     ......
     build() {
       Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.SpaceBetween, alignItems: ItemAlign.Start }) {
         this.IngredientItem('Calories', 'Calories', '17kcal')
         this.IngredientItem('Nutrition', 'Protein', '0.9g')
         this.IngredientItem('', 'Fat', '0.2g')
         this.IngredientItem('', 'Carbohydrates', '3.9g')
         this.IngredientItem('', 'VitaminC', '17.8mg')
       }
       .height(280)
       .padding({ top: 30, right: 30, left: 30 })
     }
   }

ContentTable组件整体代码如下。

   @Component
   struct ContentTable {
     @Builder IngredientItem(title:string, name: string, value: string) {
       Flex() {
         Text(title)
           .fontSize(17.4)
           .fontWeight(FontWeight.Bold)
           .layoutWeight(1)
         Flex() {
           Text(name)
             .fontSize(17.4)
             .flexGrow(1)
           Text(value)
             .fontSize(17.4)
         }
         .layoutWeight(2)
       }
     }

     build() {
       Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.SpaceBetween, alignItems: ItemAlign.Start }) {
         this.IngredientItem('Calories', 'Calories', '17kcal')
         this.IngredientItem('Nutrition', 'Protein', '0.9g')
         this.IngredientItem('', 'Fat', '0.2g')
         this.IngredientItem('', 'Carbohydrates', '3.9g')
         this.IngredientItem('', 'VitaminC', '17.8mg')
       }
       .height(280)
       .padding({ top: 30, right: 30, left: 30 })
     }
   }

   @Entry
   @Component
   struct FoodDetail {
       build() {
           Column() {
               FoodImageDisplay()
               ContentTable()
           }
           .alignItems(HorizontalAlign.Center)
       }
   }

 ![zh-cn_image_0000001215199399](http://qiniu.seaxiang.com//1666940238-qP0Rc2Sd.png)

通过学习Stack布局和Flex布局已完成食物的图文展示和营养成分表，构建出第一个普通视图的食物详情页。在下一个章节中，将开发食物分类列表页，并完成食物分类列表页面和食物详情页面的跳转和数据传递，现在我们就进入下一个章节的学习吧。

相关实例

针对创建简单视图，有以下示例工程可供参考：

本示例为构建了简单页面展示食物番茄的图片和营养信息，主要为了展示简单页面的Stack布局和Flex布局。
