视频编码

开发者可以调用本模块的Native API接口，完成视频编码，即将未压缩的视频数据压缩成视频码流。

当前支持的编码能力请参考AVCodec支持的格式。

视频编码支持以下能力：

支持的能力 使用简述
分层编码
设置LTR帧、参考帧		 具体可参考：时域可分层视频编码
支持历史帧repeat编码 具体可参考：OH_MD_KEY_VIDEO_ENCODER_REPEAT_PREVIOUS_FRAME_AFTER、
OH_MD_KEY_VIDEO_ENCODER_REPEAT_PREVIOUS_MAX_COUNT

限制约束

  1. Buffer模式不支持10bit的图像数据。
  2. 由于硬件编码器资源有限，每个编码器在使用完毕后都必须调用OH_VideoEncoder_Destroy接口来销毁实例并释放资源。
  3. Flush，Reset，Stop，Destroy在非回调线程中执行时，会等待所有回调执行完成后，将执行结果返回给用户。
  4. 一旦调用Flush，Reset，Stop接口，会触发系统回收OH_AVBuffer，开发者不应对之前回调函数获取到的OH_AVBuffer继续进行操作。
  5. Buffer模式和Surface模式使用方式一致的接口，所以只提供了Surface模式的示例。
  6. 在Buffer模式下，开发者通过输入回调函数OH_AVCodecOnNeedInputBuffer获取到OH_AVBuffer的指针实例后，必须通过调用OH_VideoEncoder_PushInputBuffer接口来通知系统该实例已被使用完毕。这样系统才能够将该实例里面的数据进行编码。如果开发者在调用OH_AVBuffer_GetNativeBuffer接口时获取到OH_NativeBuffer指针实例，并且该实例的生命周期超过了当前的OH_AVBuffer指针实例，那么需要进行一次数据的拷贝操作。在这种情况下，开发者需要自行管理新生成的OH_NativeBuffer实例的生命周期，确保其正确使用和释放。

surface输入与buffer输入

  1. 两者的数据来源不同。

  2. 两者的适用场景不同：

    • surface输入是指用OHNativeWindow来传递输入数据，可以与其他模块对接，例如相机模块。
    • buffer输入是指有一块预先分配好的内存区域，开发者需要将原始数据拷贝进这块内存区域中。更适用于从文件中读取视频数据等场景。

  3. 在接口调用的过程中，两种方式的接口调用方式基本一致，但存在以下差异点：

    • Buffer模式下，开发者通过OH_VideoEncoder_PushInputBuffer接口输入数据；Surface模式下，开发者应在编码器就绪前调用OH_VideoEncoder_GetSurface接口，获取OHNativeWindow用于传递视频数据。
    • Buffer模式下，开发者通过OH_AVBuffer中的attr传入结束flag，编码器读取到尾帧后，停止编码；Surface模式下，需要调用OH_VideoEncoder_NotifyEndOfStream接口通知编码器输入流结束。

  4. Surface模式的数据流转性能优于Buffer模式。

两种模式的开发步骤详细说明请参考：Surface模式和Buffer模式。

状态机调用关系

如下为状态机调用关系图：

Invoking relationship of state

  1. 有两种方式可以使编码器进入Initialized状态：

    • 初始创建编码器实例时，编码器处于Initialized状态。
    • 任何状态下，调用OH_VideoEncoder_Reset接口，编码器将会移回Initialized状态。

  2. Initialized状态下，调用OH_VideoEncoder_Configure接口配置编码器，配置成功后编码器进入Configured状态。

  3. Configured状态下，调用OH_VideoEncoder_Prepare()进入Prepared状态。

  4. Prepared状态下，调用OH_VideoEncoder_Start接口使编码器进入Executing状态：

    • 处于Executing状态时，调用OH_VideoEncoder_Stop接口可以使编码器返回到Prepared状态。

  5. 在极少数情况下，编码器可能会遇到错误并进入Error状态。编码器的错误传递，可以通过队列操作返回无效值或者抛出异常：

    • Error状态下，可以调用OH_VideoEncoder_Reset接口将编码器移到Initialized状态；或者调用OH_VideoEncoder_Destroy接口移动到最后的Released状态。

  6. Executing 状态具有三个子状态：Flushed、Running和End-of-Stream：

    • 在调用了OH_VideoEncoder_Start接口之后，编码器立即进入Running子状态。
    • 对于处于Executing状态的编码器，可以调用OH_VideoEncoder_Flush接口返回到Flushed子状态。
    • 当待处理数据全部传递给编码器后，可以在input buffers队列中为最后一个入队的input buffer中添加AVCODEC_BUFFER_FLAGS_EOS标记，遇到这个标记时，编码器会转换为End-of-Stream子状态。在此状态下，编码器不再接受新的输入，但是仍然会继续生成输出，直到输出到达尾帧。

  7. 使用完编码器后，必须调用OH_VideoEncoder_Destroy接口销毁编码器实例，使编码器进入Released状态。

开发指导

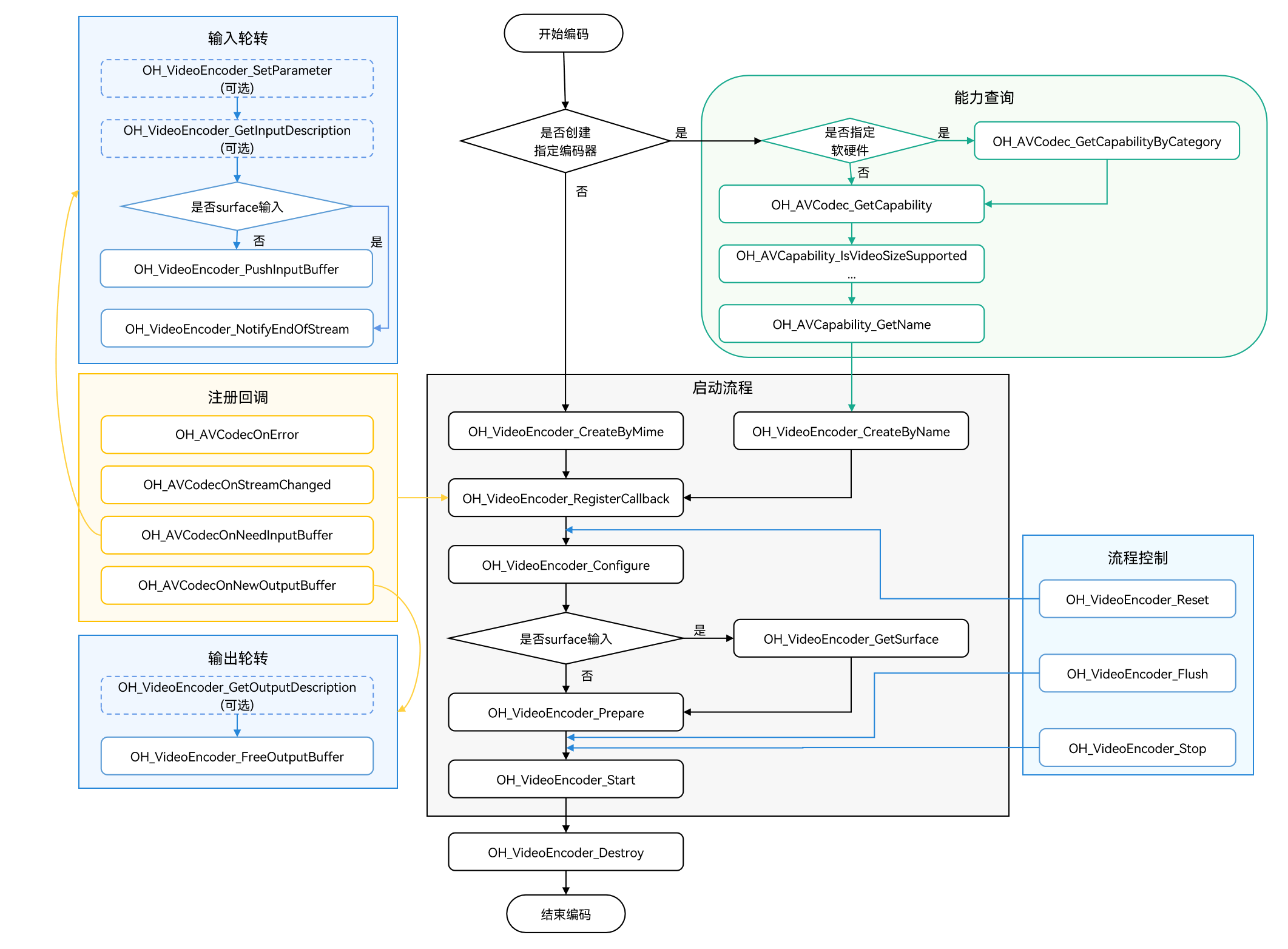

详细的API说明请参考API文档。 如下为视频编码调用关系图：

  • 虚线表示可选。

  • 实线表示必选。

Invoking relationship of video encode stream

在 CMake 脚本中链接动态库

target_link_libraries(sample PUBLIC libnative_media_codecbase.so)
target_link_libraries(sample PUBLIC libnative_media_core.so)
target_link_libraries(sample PUBLIC libnative_media_venc.so)

说明：

上述’sample’字样仅为示例，此处由开发者根据实际工程目录自定义。

定义基础结构

本部分示例代码按照C++17标准编写，仅作参考。开发者可以参考此部分，定义自己的buffer对象。

  1. 添加头文件。

    #include <condition_variable>
#include <memory>
#include <mutex>
#include <queue>
#include <shared_mutex>

  2. 编码器回调buffer的信息。

    struct CodecBufferInfo {
    CodecBufferInfo(uint32_t index, OH_AVBuffer *buffer): index(index), buffer(buffer), isValid(true) {}
    CodecBufferInfo(uint32_t index, OH_AVFormat *parameter): index(index), parameter(parameter), isValid(true) {}
    // 回调buffer。
    OH_AVBuffer *buffer = nullptr;
    // Surface模式下，输入回调的随帧参数，需要注册随帧通路后使用。
    OH_AVFormat *parameter = nullptr;
    // 回调buffer对应的index。
    uint32_t index = 0;
    // 判断当前buffer信息是否有效。
    bool isValid = true;
};

  3. 编码输入输出队列。

    class CodecBufferQueue {
public:
    // 将回调buffer的信息传入队列。
    void Enqueue(const std::shared_ptr<CodecBufferInfo> bufferInfo)
    {
        std::unique_lock<std::mutex> lock(mutex_);
        bufferQueue_.push(bufferInfo);
        cond_.notify_all();
    }


    // 获取回调buffer的信息。
    std::shared_ptr<CodecBufferInfo> Dequeue(int32_t timeoutMs = 1000)
    {
        std::unique_lock<std::mutex> lock(mutex_);
        (void)cond_.wait_for(lock, std::chrono::milliseconds(timeoutMs), [this]() { return !bufferQueue_.empty(); });
        if (bufferQueue_.empty()) {
            return nullptr;
        }
        std::shared_ptr<CodecBufferInfo> bufferInfo = bufferQueue_.front();
        bufferQueue_.pop();
        return bufferInfo;
    }


    // 清空队列，之前的回调buffer设置为不可用。
    void Flush()
    {
        std::unique_lock<std::mutex> lock(mutex_);
        while (!bufferQueue_.empty()) {
            std::shared_ptr<CodecBufferInfo> bufferInfo = bufferQueue_.front();
            // Flush、Stop、Reset、Destroy操作之后，之前回调的buffer信息设置为无效。
            bufferInfo->isValid = false;
            bufferQueue_.pop();
        }
    }


private:
    std::mutex mutex_;
    std::condition_variable cond_;
    std::queue<std::shared_ptr<CodecBufferInfo>> bufferQueue_;
};

  4. 全局变量。

    仅做参考，可以根据实际情况将其封装到对象中。

    // 视频帧宽度。
int32_t width = 320;
// 视频帧高度。
int32_t height = 240;
// 视频像素格式。
 OH_AVPixelFormat pixelFormat = AV_PIXEL_FORMAT_NV12;
// 视频宽跨距。
int32_t widthStride = 0;
// 视频高跨距。
int32_t heightStride = 0;
// 编码器实例指针。
OH_AVCodec *videoEnc = nullptr;
// 编码器同步锁。
std::shared_mutex codecMutex;
// 编码器输入队列。
CodecBufferQueue inQueue;
// 编码器输出队列。
CodecBufferQueue outQueue;

Surface模式

参考以下示例代码，开发者可以完成Surface模式下视频编码的全流程。此处以surface数据输入，编码成H.264格式为例。 本模块目前仅支持异步模式的数据轮转。

  1. 添加头文件。

    #include <multimedia/player_framework/native_avcodec_videoencoder.h>
#include <multimedia/player_framework/native_avcapability.h>
#include <multimedia/player_framework/native_avcodec_base.h>
#include <multimedia/player_framework/native_avformat.h>
#include <multimedia/player_framework/native_avbuffer.h>
#include <fstream>

  2. 创建编码器实例。

    开发者可以通过名称或媒体类型创建编码器。示例中的变量说明如下：

    • videoEnc：视频编码器实例的指针；
    • capability：编解码器能力查询实例的指针；
    • OH_AVCODEC_MIMETYPE_VIDEO_AVC：AVC格式视频编解码器。

    创建方式示例如下：

    // 通过codec name创建编码器，应用有特殊需求，比如选择支持某种分辨率规格的编码器，可先查询capability，再根据codec name创建编码器。
OH_AVCapability *capability = OH_AVCodec_GetCapability(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true);
// 创建硬件编码器实例。
OH_AVCapability *capability= OH_AVCodec_GetCapabilityByCategory(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true, HARDWARE);
const char *codecName = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(codecName);

    // 通过MIME TYPE创建编码器，只能创建系统推荐的特定编解码器。
// 只能创建硬件编码器。
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_AVC);

  3. 调用OH_VideoEncoder_RegisterCallback()设置回调函数。

    注册回调函数指针集合OH_AVCodecCallback，包括：

    • OH_AVCodecOnError 编码器运行错误，返回的错误码详情请参见OH_AVCodecOnError；
    • OH_AVCodecOnStreamChanged 码流信息变化，如格式变化等；
    • OH_AVCodecOnNeedInputBuffer 输入回调无作用，开发者通过获取的surface输入数据；
    • OH_AVCodecOnNewOutputBuffer 运行过程中产生了新的输出数据，即编码完成。

    示例如下所示：

    // 设置OH_AVCodecOnError 回调函数，编码异常。
static void OnError(OH_AVCodec *codec, int32_t errorCode, void *userData)
{
    // 回调的错误码由开发者判断处理。
    (void)codec;
    (void)errorCode;
    (void)userData;
}

    // 设置OH_AVCodecOnStreamChanged 回调函数，编码数据流变化。
static void OnStreamChanged(OH_AVCodec *codec, OH_AVFormat *format, void *userData)
{
    // Surface模式下，该回调函数在surface分辨率变化时触发。
    (void)codec;
    (void)userData;
    OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_WIDTH, &width);
    OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_HEIGHT, &height);
}

    // 设置 OH_AVCodecOnNeedInputBuffer 回调函数，编码输入帧送入数据队列。
static void OnNeedInputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // Surface模式下，该回调函数无作用，开发者通过获取的surface输入数据。
    (void)userData;
    (void)index;
    (void)buffer;
}

    // 设置 OH_AVCodecOnNewOutputBuffer 回调函数，编码完成帧送入输出队列。
static void OnNewOutputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 完成帧的数据buffer和对应的index送入outQueue队列。
    (void)codec;
    (void)userData;
    outQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

    // 配置异步回调，调用 OH_VideoEncoder_RegisterCallback()接口。
OH_AVCodecCallback cb = {&OnError, &OnStreamChanged, &OnNeedInputBuffer, &OnNewOutputBuffer};
int32_t ret = OH_VideoEncoder_RegisterCallback(videoEnc, cb, nullptr); // nullptr:用户特定数据userData为空。
if (ret != AV_ERR_OK) {
    // 异常处理。
}

    说明： 在回调函数中，对数据队列进行操作时，需要注意多线程同步的问题。

  4. （可选）调用OH_VideoEncoder_RegisterParameterCallback()在Configure接口之前注册随帧通路回调。

    详情请参考时域可分层视频编码。

    // 4.1 编码输入参数回调OH_VideoEncoder_OnNeedInputParameter实现。
static void OnNeedInputParameter(OH_AVCodec *codec, uint32_t index, OH_AVFormat *parameter, void *userData)
{
    // 输入帧的数据parameter和对应的index送入inQueue队列。
    inQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, parameter));
}


// 4.2 注册随帧参数回调。
OH_VideoEncoder_OnNeedInputParameter inParaCb = OnNeedInputParameter;
OH_VideoEncoder_RegisterParameterCallback(videoEnc, inParaCb, nullptr); // nullptr:用户特定数据userData为空。

  5. 调用OH_VideoEncoder_Configure()配置编码器。

    详细可配置选项的说明请参考视频专有键值对。

    参数校验规则请参考OH_VideoEncoder_Configure()参考文档。

    参数取值范围可以通过能力查询接口获取，具体示例请参考获取支持的编解码能力文档。

    目前支持的所有格式都必须配置以下选项：视频帧宽度、视频帧高度、视频像素格式。示例中的变量如下：

    • DEFAULT_WIDTH：320像素宽度；
    • DEFAULT_HEIGHT：240像素高度；
    • DEFAULT_PIXELFORMAT： 像素格式，因为示例使用YUV的文件保存的像素格式是NV12，所以设置为 AV_PIXEL_FORMAT_NV12。
    // 配置视频帧速率。
double frameRate = 30.0;
// 配置视频YUV值范围标志。
bool rangeFlag = false;
// 配置视频原色。
int32_t primary = static_cast<int32_t>(OH_ColorPrimary::COLOR_PRIMARY_BT709);
// 配置传输特性。
int32_t transfer = static_cast<int32_t>(OH_TransferCharacteristic::TRANSFER_CHARACTERISTIC_BT709);
// 配置最大矩阵系数。
int32_t matrix = static_cast<int32_t>(OH_MatrixCoefficient::MATRIX_COEFFICIENT_IDENTITY);
// 配置编码Profile。
int32_t profile = static_cast<int32_t>(OH_AVCProfile::AVC_PROFILE_HIGH);
// 配置编码比特率模式。
int32_t rateMode = static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_VBR);
// 配置关键帧的间隔，单位为毫秒。
int32_t iFrameInterval = 1000;
// 配置质量稳定码率因子。
int32_t sqrFactor = 30;
// 配置最大比特率，单位为bps。
int64_t maxBitRate = 20000000;
// 配置比特率，单位为bps。
int64_t bitRate = 5000000;
// 配置编码质量。
int64_t quality = 90;


OH_AVFormat *format = OH_AVFormat_Create();
OH_AVFormat_SetIntValue(format, OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_PIXEL_FORMAT, pixelFormat); // 必须配置，


OH_AVFormat_SetDoubleValue(format, OH_MD_KEY_FRAME_RATE, frameRate);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_RANGE_FLAG, rangeFlag);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_COLOR_PRIMARIES, primary);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_TRANSFER_CHARACTERISTICS, transfer);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_MATRIX_COEFFICIENTS, matrix);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_I_FRAME_INTERVAL, iFrameInterval);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_PROFILE, profile);
//只有当OH_BitrateMode = BITRATE_MODE_CQ时，才需要配置OH_MD_KEY_QUALITY。
if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_CQ)) {
    OH_AVFormat_SetIntValue(format, OH_MD_KEY_QUALITY, quality);
} else if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_SQR)) {
    // 只有当OH_BitrateMode = BITRATE_MODE_SQR时，才需要配置OH_MD_KEY_MAX_BITRATE和OH_MD_KEY_SQR_FACTOR。
    OH_AVFormat_SetLongValue(format, OH_MD_KEY_MAX_BITRATE, maxBitRate);
    OH_AVFormat_SetIntValue(format, OH_MD_KEY_SQR_FACTOR, sqrFactor);
} else if (rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_CBR)||
           rateMode == static_cast<int32_t>(OH_BitrateMode::BITRATE_MODE_VBR)){
    OH_AVFormat_SetLongValue(format, OH_MD_KEY_BITRATE, bitRate);
}
OH_AVFormat_SetIntValue(format, OH_MD_KEY_VIDEO_ENCODE_BITRATE_MODE, rateMode);
int32_t ret = OH_VideoEncoder_Configure(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
OH_AVFormat_Destroy(format);

    注意： 配置非必须参数错误时，会返回AV_ERR_INVAILD_VAL错误码。但OH_VideoEncoder_Configure()不会失败，而是使用默认值继续执行。

  6. 获取surface。

    获取编码器Surface模式的OHNativeWindow输入，获取surface需要在调用OH_VideoEncoder_Prepare接口之前完成。

    // 获取需要输入的surface，以进行编码。
OHNativeWindow *nativeWindow;
int32_t ret = OH_VideoEncoder_GetSurface(videoEnc, &nativeWindow);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 通过OHNativeWindow*变量类型，可通过生产者接口获取待填充数据地址。

    OHNativeWindow*变量类型的使用方法请参考图形子系统 OHNativeWindow。

  7. 调用OH_VideoEncoder_Prepare()编码器就绪。

    该接口将在编码器运行前进行一些数据的准备工作。

    int32_t ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  8. 调用OH_VideoEncoder_Start()启动编码器。

    // 配置待编码文件路径。
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
outputFile->open(outputFilePath.data(), std::ios::out|std::ios::binary|std::ios::ate);
// 启动编码器，开始编码。
int32_t ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  9. （可选）OH_VideoEncoder_SetParameter()在运行过程中动态配置编码器参数。

    OH_AVFormat *format = OH_AVFormat_Create();
// 支持动态请求IDR帧。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_REQUEST_I_FRAME, true);
int32_t ret = OH_VideoEncoder_SetParameter(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
OH_AVFormat_Destroy(format);

  10. 写入编码图像。 在之前的第6步中，开发者已经对OH_VideoEncoder_GetSurface接口返回的OHNativeWindow*类型变量进行配置。因为编码所需的数据，由配置的surface进行持续地输入，所以开发者无需对OnNeedInputBuffer回调函数进行处理，也无需使用OH_VideoEncoder_PushInputBuffer接口输入数据。

  11. （可选）调用OH_VideoEncoder_PushInputParameter()通知编码器随帧参数配置输入完成。 在之前的第4步中，开发者已经注册随帧通路回调。

    以下示例中：

    • index：回调函数OnNeedInputParameter传入的参数，与buffer唯一对应的标识。
    std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr||!bufferInfo->isValid) {
    // 异常处理。
}
// 值由开发者决定。
int32_t isIFrame;
OH_AVFormat_SetIntValue(bufferInfo->parameter, OH_MD_KEY_REQUEST_I_FRAME, isIFrame);
int32_t ret = OH_VideoEncoder_PushInputParameter(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  12. 调用OH_VideoEncoder_NotifyEndOfStream()通知编码器结束。

    // Surface模式：通知视频编码器输入流已结束，只能使用此接口进行通知。
// 不能像Buffer模式中将flag设为AVCODEC_BUFFER_FLAGS_EOS，再调用OH_VideoEncoder_PushInputBuffer接口通知编码器输入结束。
int32_t ret = OH_VideoEncoder_NotifyEndOfStream(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  13. 调用OH_VideoEncoder_FreeOutputBuffer()释放编码帧。

    以下示例中：

    • index：回调函数OnNewOutputBuffer传入的参数，与buffer唯一对应的标识；
    • buffer：回调函数OnNewOutputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针。
    std::shared_ptr<CodecBufferInfo> bufferInfo = outQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr||!bufferInfo->isValid) {
    // 异常处理。
}
// 获取编码后信息。
OH_AVCodecBufferAttr info;
int32_t ret = OH_AVBuffer_GetBufferAttr(bufferInfo->buffer, &info);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 将编码完成帧数据buffer写入到对应输出文件中。
uint8_t *addr = OH_AVBuffer_GetAddr(bufferInfo->buffer);
if (addr == nullptr) {
   // 异常处理
}
outputFile->write(reinterpret_cast<char *>(addr), info.size);
// 释放已完成写入的数据，index为对应输出队列下标
ret = OH_VideoEncoder_FreeOutputBuffer(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  14. （可选）调用OH_VideoEncoder_Flush()刷新编码器。

    调用OH_VideoEncoder_Flush接口后，编码器仍处于运行态，但会清除编码器中缓存的输入和输出数据及参数集如H.264格式的PPS/SPS。

    此时需要调用OH_VideoEncoder_Start接口重新开始编码。

    std::unique_lock<std::shared_mutex> lock(codecMutex);
// 刷新编码器videoEnc。
int32_t ret = OH_VideoEncoder_Flush(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();
// 重新开始编码。
ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  15. （可选）调用OH_VideoEncoder_Reset()重置编码器。

    调用OH_VideoEncoder_Reset接口后，编码器将回到初始化的状态，需要调用OH_VideoEncoder_Configure接口和OH_VideoEncoder_Prepare接口重新配置。

    std::unique_lock<std::shared_mutex> lock(codecMutex);
// 重置编码器videoEnc。
int32_t ret = OH_VideoEncoder_Reset(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();
// 重新配置编码器参数。
OH_AVFormat *format = OH_AVFormat_Create();
ret = OH_VideoEncoder_Configure(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
OH_AVFormat_Destroy(format);
// 编码器重新就绪。
ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  16. （可选）调用OH_VideoEncoder_Stop()停止编码器。

    调用OH_VideoEncoder_Stop接口后，编码器保留了编码实例，释放输入输出buffer。开发者可以直接调用OH_VideoEncoder_Start接口继续编码，输入的第一个buffer需要携带参数集，从IDR帧开始送入。

    std::unique_lock<std::shared_mutex> lock(codecMutex);
// 终止编码器videoEnc。
int32_t ret = OH_VideoEncoder_Stop(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();

  17. 调用OH_VideoEncoder_Destroy()销毁编码器实例，释放资源。

    说明：

    1. 不能在回调函数中调用；
    2. 执行该步骤之后，需要开发者将videoEnc指向nullptr，防止野指针导致程序错误。
    std::unique_lock<std::shared_mutex> lock(codecMutex);
// 释放nativeWindow实例。
if(nativeWindow != nullptr){
    OH_NativeWindow_DestroyNativeWindow(nativeWindow);
    nativeWindow = nullptr;
}
// 调用OH_VideoEncoder_Destroy，注销编码器。
int32_t ret = AV_ERR_OK;
if (videoEnc != nullptr) {
    ret = OH_VideoEncoder_Destroy(videoEnc);
    videoEnc = nullptr;
}
if (ret != AV_ERR_OK) {
    // 异常处理。
}
inQueue.Flush();
outQueue.Flush();

Buffer模式

参考以下示例代码，开发者可以完成Buffer模式下视频编码的全流程。此处以YUV文件输入，编码成H.264格式为例。 本模块目前仅支持异步模式的数据轮转。

  1. 添加头文件。

    #include <multimedia/player_framework/native_avcodec_videoencoder.h>
#include <multimedia/player_framework/native_avcapability.h>
#include <multimedia/player_framework/native_avcodec_base.h>
#include <multimedia/player_framework/native_avformat.h>
#include <multimedia/player_framework/native_avbuffer.h>
#include <fstream>

  2. 创建编码器实例。

    与Surface模式相同，此处不再赘述。

    // 通过codec name创建编码器，应用有特殊需求，比如选择支持某种分辨率规格的编码器，可先查询capability，再根据codec name创建编码器。
OH_AVCapability *capability = OH_AVCodec_GetCapability(OH_AVCODEC_MIMETYPE_VIDEO_AVC, true);
const char *codecName = OH_AVCapability_GetName(capability);
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByName(codecName);

    // 通过MIME TYPE创建编码器，只能创建系统推荐的特定编解码器。
// 涉及创建多路编解码器时，优先创建硬件编码器实例，硬件资源不够时再创建软件编码器实例。
OH_AVCodec *videoEnc = OH_VideoEncoder_CreateByMime(OH_AVCODEC_MIMETYPE_VIDEO_AVC);

  3. 调用OH_VideoEncoder_RegisterCallback()设置回调函数。

    注册回调函数指针集合OH_AVCodecCallback，包括：

    • OH_AVCodecOnError 编码器运行错误，返回的错误码详情请参见OH_AVCodecOnError；
    • OH_AVCodecOnStreamChanged 码流信息变化，如格式变化等；
    • OH_AVCodecOnNeedInputBuffer 运行过程中需要新的输入数据，即编码器已准备好，可以输入YUV/RGB数据；
    • OH_AVCodecOnNewOutputBuffer 运行过程中产生了新的输出数据，即编码完成。

    开发者可以通过处理该回调报告的信息，确保编码器正常运转。

    bool isFirstFrame = true;

    // 编码异常回调OH_AVCodecOnError实现。
static void OnError(OH_AVCodec *codec, int32_t errorCode, void *userData)
{
    // 回调的错误码由开发者判断处理。
    (void)codec;
    (void)errorCode;
    (void)userData;
}

    // 编码数据流变化回调OH_AVCodecOnStreamChanged实现。
static void OnStreamChanged(OH_AVCodec *codec, OH_AVFormat *format, void *userData)
{
    // Buffer模式下，该回调函数无作用。
    (void)codec;
    (void)format;
    (void)userData;
}

    // 编码输入回调OH_AVCodecOnNeedInputBuffer实现。
static void OnNeedInputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 获取视频宽、高跨距。
    if (isFirstFrame) {
        OH_AVFormat *format = OH_VideoEncoder_GetInputDescription(codec);
        OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_STRIDE, &widthStride);
        OH_AVFormat_GetIntValue(format, OH_MD_KEY_VIDEO_SLICE_HEIGHT, &heightStride);
        OH_AVFormat_Destroy(format);
        isFirstFrame = false;
    }
    // 输入帧的数据buffer和对应的index送入inQueue队列。
    (void)codec;
    (void)userData;
    inQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

    // 编码输出回调OH_AVCodecOnNewOutputBuffer实现。
static void OnNewOutputBuffer(OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData)
{
    // 完成帧的数据buffer和对应的index送入outQueue队列。
    (void)userData;
    outQueue.Enqueue(std::make_shared<CodecBufferInfo>(index, buffer));
}

    // 配置异步回调，调用OH_VideoEncoder_RegisterCallback接口。
OH_AVCodecCallback cb = {&OnError, &OnStreamChanged, &OnNeedInputBuffer, &OnNewOutputBuffer};
int32_t ret = OH_VideoEncoder_RegisterCallback(videoEnc, cb, nullptr);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

    说明：

    在回调函数中，对数据队列进行操作时，需要注意多线程同步的问题。

  4. 调用OH_VideoEncoder_Configure()配置编码器。

    与Surface模式相同，此处不再赘述。

    OH_AVFormat *format = OH_AVFormat_Create();
// 写入format。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_WIDTH, width); // 必须配置。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_HEIGHT, height); // 必须配置。
OH_AVFormat_SetIntValue(format, OH_MD_KEY_PIXEL_FORMAT, pixelFormat); // 必须配置。
// 配置编码器。
int32_t ret = OH_VideoEncoder_Configure(videoEnc, format);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
OH_AVFormat_Destroy(format);

  5. 调用OH_VideoEncoder_Prepare()编码器就绪。

    该接口将在编码器运行前进行一些数据的准备工作。

    ret = OH_VideoEncoder_Prepare(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  6. 调用OH_VideoEncoder_Start()启动编码器，进入运行态。

    启动编码器后，回调函数将开始响应事件。所以，需要先配置输入文件、输出文件。

    // 配置待编码文件路径。
std::string_view inputFilePath = "/*yourpath*.yuv";
std::string_view outputFilePath = "/*yourpath*.h264";
std::unique_ptr<std::ifstream> inputFile = std::make_unique<std::ifstream>();
std::unique_ptr<std::ofstream> outputFile = std::make_unique<std::ofstream>();
inputFile->open(inputFilePath.data(), std::ios::in|std::ios::binary);
outputFile->open(outputFilePath.data(), std::ios::out|std::ios::binary|std::ios::ate);
// 启动编码器，开始编码。
int32_t ret = OH_VideoEncoder_Start(videoEnc);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  7. （可选）在运行过程中动态配置编码器参数。

c++ OH_AVFormat *format = OH_AVFormat_Create(); // 支持动态请求IDR帧。 OH_AVFormat_SetIntValue(format, OH_MD_KEY_REQUEST_I_FRAME, true); int32_t ret = OH_VideoEncoder_SetParameter(videoEnc, format); if (ret != AV_ERR_OK) { // 异常处理。 } OH_AVFormat_Destroy(format);

  1. 调用OH_VideoEncoder_PushInputBuffer()写入编码图像。

    送入输入队列进行编码，以下示例中：

    • buffer：回调函数OnNeedInputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针；
    • index：回调函数OnNeedInputBuffer传入的参数，与buffer唯一对应的标识；
    • widthStride: 获取到的buffer数据的跨距。
    std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr||!bufferInfo->isValid) {
    // 异常处理。
}
// 写入图像数据。
int32_t frameSize = 0;
if (widthStride == width && heightStride == height) {
    frameSize = width * height * 3 / 2; // NV12像素格式下，每帧数据大小的计算公式
    int32_t capacity = OH_AVBuffer_GetCapacity(bufferInfo->buffer);
    if (frameSize > capacity) {
        // 异常处理。
    }
    // 处理文件流得到帧的长度，再将需要编码的数据写入到对应index的buffer中。
    uint8_t *addr = OH_AVBuffer_GetAddr(bufferInfo->buffer);
    if (addr == nullptr) {
       // 异常处理
    }
    inputFile->read(reinterpret_cast<char *>(addr), frameSize);
} else {
    // 如果跨距不等于宽，需要开发者按照跨距进行偏移，具体可参考以下示例。
}
// 配置buffer info信息。
OH_AVCodecBufferAttr info;
info.size = frameSize;
info.offset = 0;
info.pts = 0;
int32_t ret = OH_AVBuffer_SetBufferAttr(bufferInfo->buffer, &info);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 配置buffer 随帧信息。
// 值由开发者决定。
int32_t isIFrame;
OH_AVFormat *parameter = OH_AVBuffer_GetParameter(bufferInfo->buffer);
OH_AVFormat_SetIntValue(parameter, OH_MD_KEY_REQUEST_I_FRAME, isIFrame);
ret = OH_AVBuffer_SetParameter(bufferInfo->buffer, parameter);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
OH_AVFormat_Destroy(parameter);
// 送入编码输入队列进行编码，index为对应输入队列的下标。
ret = OH_VideoEncoder_PushInputBuffer(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

    对跨距进行偏移，以NV12图像为例，示例如下：

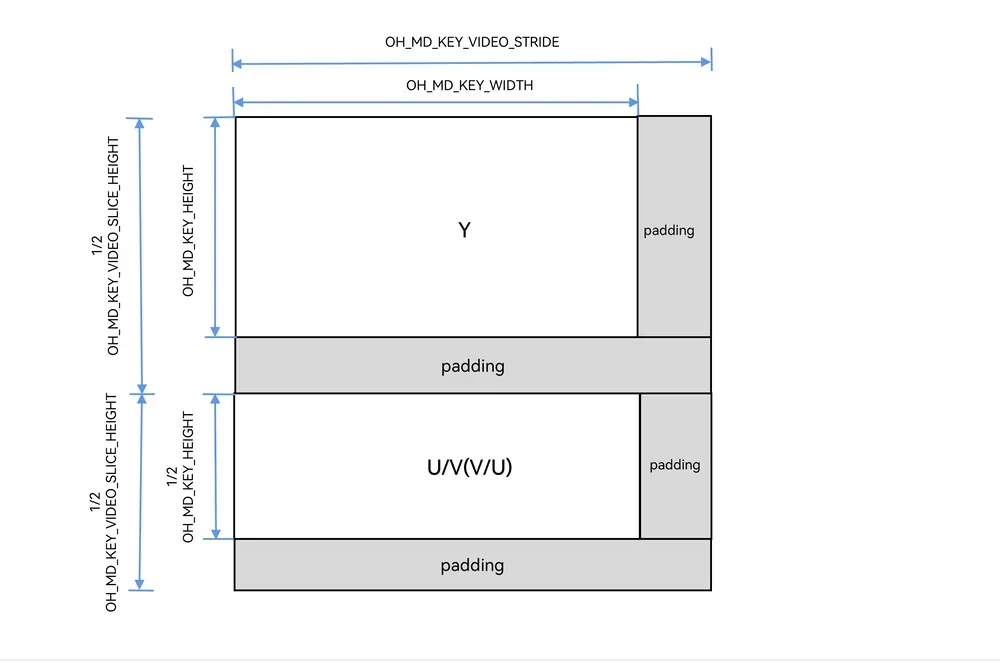

    以NV12图像为例，width、height、wStride、hStride图像排布参考下图：

    • OH_MD_KEY_WIDTH表示width；
    • OH_MD_KEY_HEIGHT表示height；
    • OH_MD_KEY_VIDEO_STRIDE表示wStride；
    • OH_MD_KEY_VIDEO_SLICE_HEIGHT表示hStride。

    copy by line

    添加头文件。

    #include <string.h>

    使用示例：

    struct Rect   // 源内存区域的宽、高，由开发者自行设置。
{
    int32_t width;
    int32_t height;
};


struct DstRect // 目标内存区域的宽、高跨距，通过接口OH_VideoEncoder_GetInputDescription获取。
{
    int32_t wStride;
    int32_t hStride;
};


struct SrcRect // 源内存区域的宽、高跨距，由开发者自行设置。
{
    int32_t wStride;
    int32_t hStride;
};


Rect rect = {320, 240};
DstRect dstRect = {320, 256};
SrcRect srcRect = {320, 250};
uint8_t* dst = new uint8_t[dstRect.hStride * dstRect.wStride * 3 / 2]; // 目标内存区域的指针。
uint8_t* src = new uint8_t[srcRect.hStride * srcRect.wStride * 3 / 2]; // 源内存区域的指针。
uint8_t* dstTemp = dst;
uint8_t* srcTemp = src;


// Y 将Y区域的源数据复制到另一个区域的目标数据中。
for (int32_t i = 0; i < rect.height; ++i) {
    //将源数据的一行数据复制到目标数据的一行中。
    memcpy(dstTemp, srcTemp, rect.width);
    // 更新源数据和目标数据的指针，进行下一行的复制。每更新一次源数据和目标数据的指针都向下移动一个wStride。
    dstTemp += dstRect.wStride;
    srcTemp += srcRect.wStride;
}
// padding。
// 更新源数据和目标数据的指针，指针都向下移动一个padding。
dstTemp += (dstRect.hStride - rect.height) * dstRect.wStride;
srcTemp += (srcRect.hStride - rect.height) * srcRect.wStride;
rect.height >>= 1;
// UV 将UV区域的源数据复制到另一个区域的目标数据中。
for (int32_t i = 0; i < rect.height; ++i) {
    memcpy(dstTemp, srcTemp, rect.width);
    dstTemp += dstRect.wStride;
    srcTemp += srcRect.wStride;
}


delete[] dst;
dst = nullptr;
delete[] src;
src = nullptr;

    硬件编码在处理buffer数据时（推送数据前），需要开发者拷贝宽、高对齐后的图像数据到输入回调的AVbuffer中。 一般需要获取数据的宽、高、跨距、像素格式来保证编码输入数据被正确的处理。

    具体实现请参考：Buffer模式的步骤3-调用OH_VideoEncoder_RegisterCallback接口设置回调函数来获取数据的宽、高、跨距、像素格式。

  2. 通知编码器结束。

    以下示例中：

    • index：回调函数OnNeedInputBuffer传入的参数，与buffer唯一对应的标识；
    • buffer：回调函数OnNeedInputBuffer传入的参数，可以通过OH_AVBuffer_GetAddr接口得到共享内存地址的指针。

    与“步骤-8. 写入编码图像”一样，使用同一个接口OH_VideoEncoder_PushInputBuffer，通知编码器输入结束，需要将flag标识成AVCODEC_BUFFER_FLAGS_EOS。

    std::shared_ptr<CodecBufferInfo> bufferInfo = inQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr||!bufferInfo->isValid) {
    // 异常处理。
}
OH_AVCodecBufferAttr info;
info.size = 0;
info.offset = 0;
info.pts = 0;
info.flags = AVCODEC_BUFFER_FLAGS_EOS;
int32_t ret = OH_AVBuffer_SetBufferAttr(bufferInfo->buffer, &info);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
ret = OH_VideoEncoder_PushInputBuffer(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

  3. 调用OH_VideoEncoder_FreeOutputBuffer()释放编码帧。 与Surface模式相同，此处不再赘述。

    std::shared_ptr<CodecBufferInfo> bufferInfo = outQueue.Dequeue();
std::shared_lock<std::shared_mutex> lock(codecMutex);
if (bufferInfo == nullptr||!bufferInfo->isValid) {
    // 异常处理。
}
// 获取编码后信息。
OH_AVCodecBufferAttr info;
int32_t ret = OH_AVBuffer_GetBufferAttr(bufferInfo->buffer, &info);
if (ret != AV_ERR_OK) {
    // 异常处理。
}
// 将编码完成帧数据buffer写入到对应输出文件中。
uint8_t *addr = OH_AVBuffer_GetAddr(bufferInfo->buffer);
if (addr == nullptr) {
   // 异常处理
}
outputFile->write(reinterpret_cast<char *>(addr), info.size);
// 释放已完成写入的数据，index为对应输出队列的下标。
ret = OH_VideoEncoder_FreeOutputBuffer(videoEnc, bufferInfo->index);
if (ret != AV_ERR_OK) {
    // 异常处理。
}

后续流程（包括刷新编码器、重置编码器、停止编码器、销毁编码器）与Surface模式一致，请参考Surface模式的步骤14-17。

你可能感兴趣的鸿蒙文章

harmony 鸿蒙AVCodec Kit（音视频编解码服务）

harmony 鸿蒙音频解码

harmony 鸿蒙音频编码

harmony 鸿蒙媒体数据解析

harmony 鸿蒙媒体数据封装

harmony 鸿蒙AVCodec Kit简介

harmony 鸿蒙AVCodec支持的格式

harmony 鸿蒙获取支持的编解码能力

harmony 鸿蒙创建视频解码器和NativeWindow初始化并行

harmony 鸿蒙视频解码

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://www.seaxiang.com/blog/YJCghV
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
