Hi3516标准系统入门(命令行方式)

icon-note.gif 说明:

从3.2版本起,标准系统不再针对Hi3516DV300进行适配验证,建议您使用RK3568进行标准系统的设备开发。

如您仍然需要使用Hi3516DV300进行标准系统相关开发操作,则可能会出现无法适配的现象,此时请联系芯片供应商获取相关适配指导,或自行完成适配。

除小型系统外,Hi3516DV300开发板还支持标准系统。此章节简要介绍如何使用命令行在Hi3516DV300开发板上进行标准系统的开发。

下方将展示如何在单板上运行第一个应用程序,其中包括新建应用程序、编译、烧写、运行等步骤,最终输出“Hello World!”。

在进行开发之前,请首先完成搭建开发环境

编写“Hello World”程序

示例目录

applications/sample/hello
 │── BUILD.gn
 │── include
 │   └── helloworld.h
 │── src
 │   └── helloworld.c
 ├── bundle.json
 build
 └── subsystem_config.json
 vendor/hisilicon
 └── Hi3516DV300
     └── config.json

开发步骤

请在源码目录中通过以下步骤创建“Hello World”应用程序:

  1. 创建目录,编写业务代码。 新建applications/sample/hello/src/helloworld.c目录及文件,代码如下所示,用户可以自定义修改打印内容(例如:修改World为OHOS)。其中helloworld.h包含字符串打印函数HelloPrint的声明。当前应用程序可支持标准C及C++的代码开发。
   #include <stdio.h>
   #include "helloworld.h"
   int main(int argc, char **argv)
   {
       HelloPrint();
       return 0;
   }
   void HelloPrint()
   {
       printf("\n\n");
       printf("\n\t\tHello World!\n");
       printf("\n\n");
   }

再添加头文件applications/sample/hello/include/helloworld.h,代码如下所示。

   #ifndef HELLOWORLD_H
   #define HELLOWORLD_H
   #ifdef __cplusplus
   #if __cplusplus
   extern "C" {
   #endif
   #endif
   void HelloPrint();
   #ifdef __cplusplus
   #if __cplusplus
   }
   #endif
   #endif
   #endif // HELLOWORLD_H
  1. 新建编译组织文件。

    1. 新建applications/sample/hello/BUILD.gn文件,内容如下所示:
       import("//build/ohos.gni")  # 导入编译模板
       ohos_executable("helloworld") { # 可执行模块
         sources = [       # 模块源码
           "src/helloworld.c"
         ]
         include_dirs = [  # 模块依赖头文件目录
           "include"
         ]
         cflags = []
         cflags_c = []
         cflags_cc = []
         ldflags = []
         configs = []
         deps =[]    # 部件内部依赖
         part_name = "hello"    # 所属部件名称,必选
         install_enable = true  # 是否默认安装(缺省默认不安装),可选
       }

    1. 新建applications/sample/hello/bundle.json文件,添加sample部件描述,内容如下所示。
       {
           "name": "@ohos/hello",
           "description": "Hello world example.",
           "version": "3.1",
           "license": "Apache License 2.0",
           "publishAs": "code-segment",
           "segment": {
               "destPath": "applications/sample/hello"
           },
           "dirs": {},
           "scripts": {},
           "component": {
               "name": "hello",
               "subsystem": "sample",
               "syscap": [],
               "features": [],
               "adapted_system_type": [ "mini", "small", "standard" ],
               "rom": "10KB",
               "ram": "10KB",
               "deps": {
                   "components": [],
                   "third_party": []
               },
               "build": {
                   "sub_component": [
                       "//applications/sample/hello:helloworld"
                   ],
                   "inner_kits": [],
                   "test": []
               }
           }
       }


    bundle.json文件包含两个部分,第一部分描述该部件所属子系统的信息,第二部分component则定义该部件构建相关配置。添加的时候需要指明该部件包含的模块sub_component,假如有提供给其它部件的接口,需要在inner_kits中说明,假如有测试用例,需要在test中说明,inner_kits与test没有也可以不添加。

  2. 修改子系统配置文件。 在build/subsystem_config.json中添加新建的子系统的配置。

   "sample": {
       "path": "applications/sample/hello",
       "name": "sample"
     },
  1. 修改产品配置文件。 在vendor/hisilicon/Hi3516DV300/config.json中添加对应的hello部件,直接添加到原有部件后即可。
       "usb:usb_manager_native":{},
       "applications:prebuilt_hap":{},
       "sample:hello":{},
       "wpa_supplicant-2.9:wpa_supplicant-2.9":{},

编译

OpenHarmony支持hb和build.sh两种编译方式。此处介绍hb方式,build.sh脚本编译方式请参考使用build.sh脚本编译源码

想要详细了解OpenHarmony编译构建模块功能的开发者可参考编译构建指南

前提条件

操作步骤

请进入源码根目录,执行如下命令进行编译:

  1. 设置编译路径。
   hb set
  1. 选择当前路径。
   .
  1. 在hisilicon下选择hispark_taurus_standard并回车。 > icon-note.gif 说明: > > 同样的开发板在适配不同的场景时,要采用的编译形态不同(即此处要选择的product不同),请参考编译形态整体说明

    图1 Hi3516编译设置图例

quick-start-hi3516-standard-build

  1. 执行编译。 > icon-note.gif 说明: > - 单独编译一个部件(例如hello),可使用“hb build -T _目标名称_”进行编译。 > > - 增量编译整个产品,可使用“hb build”进行编译。 > > - 完整编译整个产品,可使用“hb build -f”进行编译。 > > 此处以完整编译整个产品为例进行说明。
   hb build -f
  1. 编译结束后,出现“build success”字样,则证明构建成功。 > icon-notice.gif 须知: > 编译结果文件及编译日志文件获取路径:out/hi3516dv300。

烧录

针对Hi3516DV300开发板,除了DevEco Device Tool(操作方法请参考烧录)外,还可以使用HiTool进行烧录。

前提条件

  • 开发板相关源码已编译完成,已形成烧录文件。

  • 客户端(操作平台,例如Windows系统)已下载并安装HiTool工具

  • 客户端(操作平台,例如Windows系统)已安装USB驱动,可参考Hi3516DV300开发板USB驱动安装指导

  • 客户端已安装串口终端工具(例如IPOP)。

  • 使用USB线缆、串口线缆连接客户端与开发板。

操作步骤

  1. 准备烧录相关文件。

    1. 在客户端新建用于保存烧录文件的文件夹,例如D:\L2。
    2. 将编译完成的源码包下载至客户端并解压,将烧录相关文件拷贝至步骤1中新建的文件夹。

    Hi3516DV300开发板烧写所需文件为:boot.img、Hi3516DV300-emmc.xml、system.img、u-boot-hi3516dv300_emmc.bin、uImage、updater.img、userdata.img、vendor.img。

  2. 使用HiTool烧录。

    1. 打开HiTool。
    2. 设置HiTool参数。

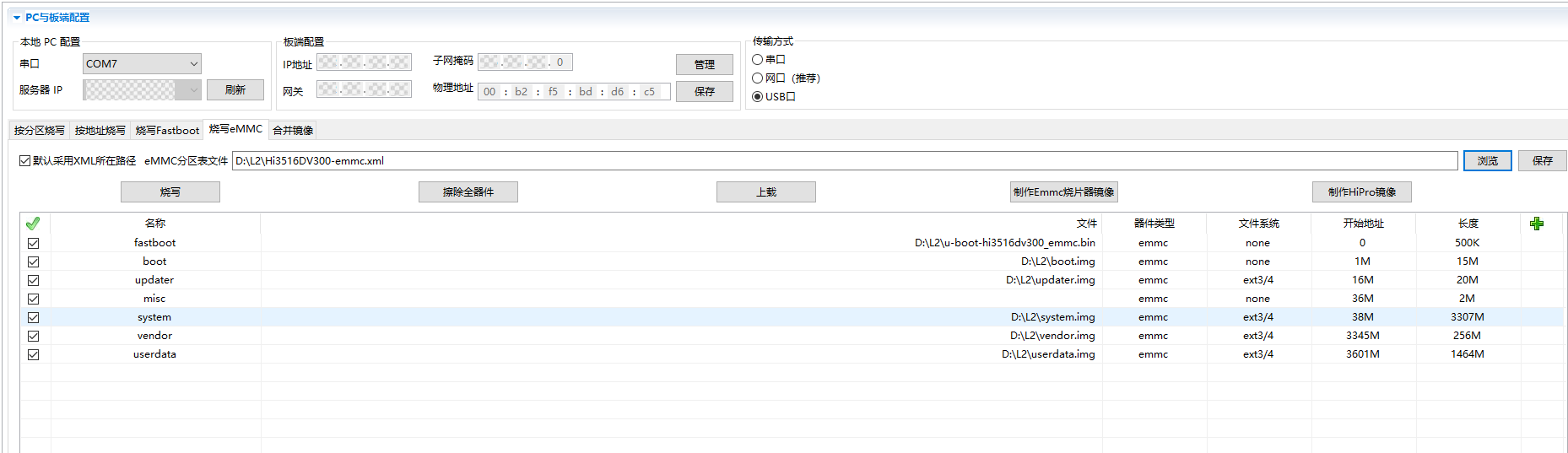

    传输方式选择USB口,烧写方式选择烧写eMMC(单板的存储介质为eMMC)。 3. 单击浏览在步骤1创建的文件夹中选择烧写配置文件(例如Hi3516DV300-emmc.xml)。

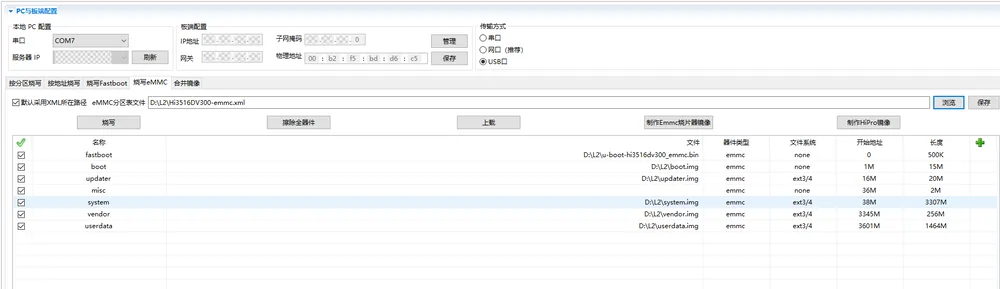

    quickstart-hi3516-standard-hitool-select 4. 单击烧写后,按住开发板上串口旁的按钮(Update键),并拔插USB线(上下电)。。

    烧录开始后,可以在HiTool工具下方的控制台区域观察到烧录过程中的打印信息。

    烧录完成后,HiTool弹出提示框显示烧写成功。 5. 单击确定。

  3. 导入启动参数。

    1. 使用终端工具打开串口。
    2. 拔插开发板电源使其重启,3s内在串口终端输入回车。

    终端界面中出现hisilicon #表示已连接开发板串口。 3. 在串口终端拷贝如下启动参数后,按回车完成配置。

       setenv bootargs 'mem=640M console=ttyAMA0,115200 mmz=anonymous,0,0xA8000000,384M clk_ignore_unused androidboot.selinux=permissive rootdelay=10 hardware=Hi3516DV300 init=/init root=/dev/ram0 rw blkdevparts=mmcblk0:1M(boot),15M(kernel),20M(updater),2M(misc),3307M(system),256M(vendor),-(userdata)';setenv bootcmd 'mmc read 0x0 0x82000000 0x800 0x4800; bootm 0x82000000'


       saveenv


       reset


    icon-notice.gif 须知: 输入启动参数时,请勿自行删除其中的空行。

运行

系统启动成功后,取源码out目录下的helloworld可执行文件放入系统的bin目录,通过以下步骤运行“Hello World”。

操作步骤

  1. 在启动界面进入bin目录。
   cd bin
  1. 进入bin目录后可以看到helloworld文件,通过以下命令运行helloworld程序。
   ./helloworld

界面打印“Hello World!”,程序运行成功。

下一步学习

恭喜!您已经完成了标准系统的快速入门,接下来可开发一个小示例,进一步熟悉OpenHarmony的开发。
